Статус достижения: Соответствует требованиям
Статус RoHS: Соответствует
Статус устаревания: Активно
Стандарт: EN4165 | ARINC809
Стандартный номер детали: EN4165M61AA
Описание

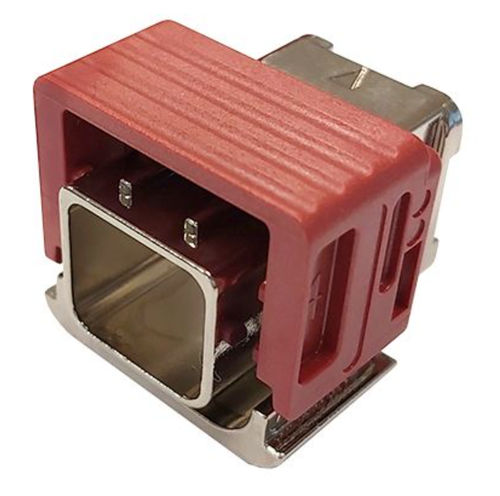

Мономодульный разъем EN4165 / SIM (ARINC 809) - это мономодульный разъем, который идеально подходит для систем развлечений в полете, систем обслуживания в салоне самолета и других систем межсоединений. Особенно хорошо подходит для приложений, в которых экранирование является обязательным.
Основные характеристики
Военная и коммерческая аэрокосмическая спецификация для прямоугольных модульных разъемов
Полностью квалифицированы и соответствуют спецификациям ARINC 809
Протестированы и соответствуют спецификациям серии EN4165
Легкий и прочный термопластик; металлизированный для экранирования
Более 20 различных вставок на выбор, включая оптические контакты встык и расширенный луч
SIM-модули по технологии overmold
Крепежные аксессуары, различные цвета, летные колпачки и 3-контактные версии для быстрой установки также легко доступны
Пожаро-/дымо-/токсичность соответствует ABD0031 и FAR 25853
Механические
Покрытие корпуса - блестящий никель
Выносливость (количество циклов) - 500
Вибрации - Тип - Случайные
Вибрации - Частота - От 50 до 2000
Вибрации - Амплитуда - 22,6 g
Вибрации - Продолжительность - 24 ч
Удары - Тип - Деми синусоида
Удары - Амплитуда - 100 г
Удары - Продолжительность - 6 мс
Резонансная частота - 120 Гц
Статическая нагрузка - 10 даН
Окружающая среда
Рабочая температура - мин - -55 °C
Рабочая температура - Макс - 175 °C
Соляной туман - 500 ч
Устойчивость к воздействию жидкостей - выдерживает разбрызгивание - топливо, гидравлические жидкости, чистящие средства, антиобледенительные жидкости, охлаждающие жидкости
Пожар
Соответствие дыму - ABD 0031, EN 2591-317, NFF 16-101, NFF 16-102
Металлизация и экранирование
---
