Статус достижения: Соответствует требованиям
Статус RoHS: Соответствует
Статус устаревания: Активно
Стандарт: EN4165
Стандартный номер детали: MBBN3330MD42S00 | EN4165M0A2
Описание

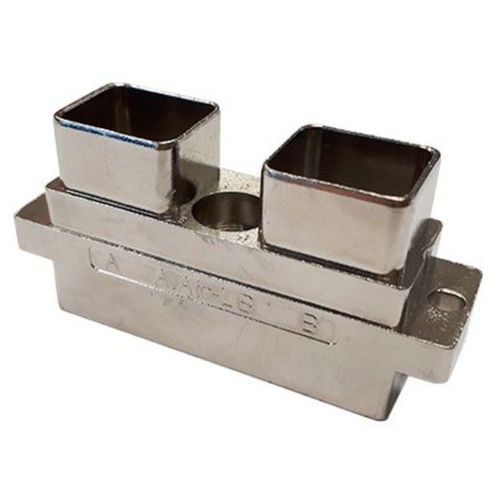

EN4165 / SIM - это модульный, многофункциональный прямоугольный разъем. Он состоит из корпусов и модулей, которые вместе создают интегрированное решение, поддерживающее современные требования к сигналам и питанию при меньшей занимаемой площади. Гибкость и простота конструкции и эксплуатации делают SIM конкурентоспособной альтернативой для широкого спектра приложений. Они выпускаются в композитном исполнении для снижения веса.
Ключевые характеристики
Военная и коммерческая аэрокосмическая спецификация для прямоугольных модульных разъемов
Компактная и модульная конструкция
Модули SIM по технологии overmold
Универсальность смешивания и согласования (RF, Quadrax, Triax, Twinax и Coax, Fiber Optics, RJ45, Signal & Power)
Доступны стандартные моноблочные, 2 и 4 отсека, а также конфигурации под заказ
Спецификация EN4165 по своим характеристикам сопоставима с американской MIL-STD-810
Пожаро-/дымо-/токсичность соответствует ABD0031 и FAR 25853
Механические
Покрытие корпуса - блестящий никель
Выносливость (количество циклов) - 500
Вибрации - Тип - Случайные
Вибрации - Частота - От 50 до 2000
Вибрации - Амплитуда - 22,6 g
Вибрации - Продолжительность - 24 ч
Удары - Тип - Деми синусоида
Удары - Амплитуда - 100 г
Удары - Продолжительность - 6 мс
Резонансная частота - 128 Гц
Статическая нагрузка - 10 даН
Окружающая среда
Рабочая температура - мин - -55 °C
Рабочая температура - Макс - 175 °C
Соляной туман - 500 ч
Устойчивость к воздействию жидкостей - выдерживает разбрызгивание - топливо, гидравлические жидкости, чистящие средства, антиобледенительные жидкости, охлаждающие жидкости
Пожар
---
