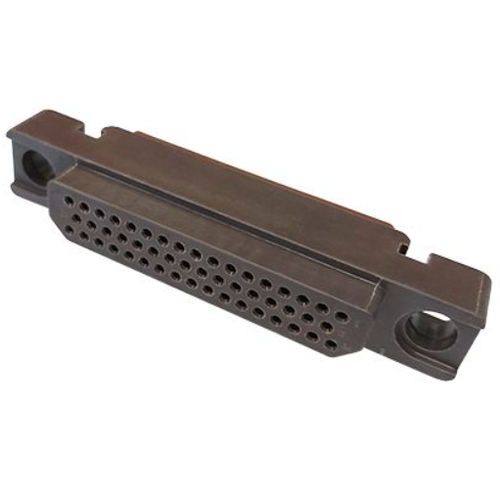

Коннектор для передачи данных 1900 series

для летательного аппаратаQuadraxпрямоугольный

Статус достижения: Не соответствует требованиям Статус RoHS: Не соответствует Статус устаревания: Активно Стандарт: EN3545 Номер стандартной части: EN3545E01FXA00A Описание 1900 / EN3545 - это составной прямоугольный разъем с различным расположением контактов. Он включает в себя съемные обжимные контакты размеров от 22 до 8 для медного и алюминиевого кабеля, общие с разъемами серии Mil-DTL-38999, такими как коаксиальный, твинакс, триакс и квадракс. Стандартные и литые задние гермовводы и межфазное уплотнение. Настраиваемые ключевые и блокировочные стойки обеспечивают 36 вариантов. Особенно подходит для приложений, где экранирование не требуется. Основные характеристики Коммерческая аэрокосмическая спецификация для прямоугольных соединителей Легкий и прочный термопластик Технология Overmold обеспечивает отличную герметичность Соответствие требованиям ABD0031 и FAR 25853 по пожарной/дымовой/токсической безопасности Механические Материал вставки - кремний Удержание вставки в оболочке (> до) - 35 даН Удержание контактов - 6 даН Выносливость (количество циклов) - 100 Вибрации - Тип - Синусоида Вибрации - Частота - От 10 до 3000 Вибрации - Амплитуда - 20 g Вибрации - Продолжительность - 12 ч Удары - Тип - Деми синусоида Удары - Амплитуда - 50 г Удары - Продолжительность - 11 мс Окружающая среда Рабочая температура - Минимальная - -55 °C Рабочая температура - Макс - 175 °C Соляной туман - 48 ч Устойчивость к воздействию жидкостей - выдерживает разбрызгивание - топливо, гидравлические жидкости, чистящие средства, антиобледенительные жидкости, охлаждающие жидкости Герметичность Межфазная - 147 гПа Погружение при низком давлении воздуха - 147 гПа Электрические Сопротивление изоляции (> до) - 5000 MΩ Пожар Соответствие дыму - ABD 0031, EN 2591-317 Вес Вес - 26,19 г
