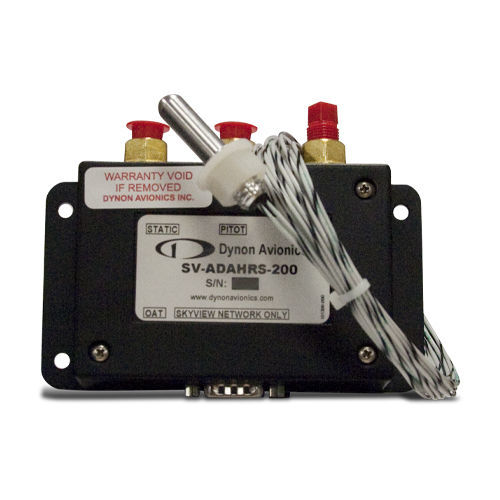

Модуль SkyView Primary ADAHRS использует технологию MEMS-датчиков для получения инерционных, магнитных данных и данных о давлении Пито/статическом давлении. Эти данные используются SkyView для расчета и отображения следующих функций:
Отображение искусственного горизонта/синтетического зрения,
Гиростабилизированный индикатор направления,
Индикаторы индикаторной и истинной воздушной скорости,
Индикаторы высоты и вертикальной скорости,
Индикаторы скольжения, скорости поворота,
Индикаторы угла атаки,
Маркер траектории полета,
Индикаторы скорости и направления ветра на корме.
Дополнительная информация
Модули SkyView ADAHRS: ADAHRS расшифровывается как Air Data/Attitude/Heading Reference System.
Dynon продает основную модель ADAHRS (SV-ADAHRS-200) и резервную модель (SV-ADAHRS-201). Основная и резервная модели идентичны по функциональности, однако для работы SV-ADAHRS-201 в системе должно быть не менее одного SV-ADAHRS-200.
Датчик температуры наружного воздуха входит в комплект каждого модуля SkyView ADAHRS.
Технические характеристики
Подключения модуля SkyView ADAHRS:
Пневматические порты Пито, статического давления и угла атаки
9-контактный разъем DSUB для сети SkyView
2-контактный разъем для датчика SV-OAT-340
Внутренние датчики модуля SkyView ADAHRS измеряют вращательное движение и ускорение относительно боковой, продольной оси и оси крена самолета. ADAHRS должен быть установлен на жесткой поверхности в пределах шести футов в поперечном направлении и двенадцати футов в продольном направлении от самолета C/G.
Универсальный комплект монтажного лотка SkyView для SV-HDX1100 обеспечивает установщику быстрый и простой способ монтажа ADAHRS и других электронных модулей SkyView прямо за приборной панелью.
---
