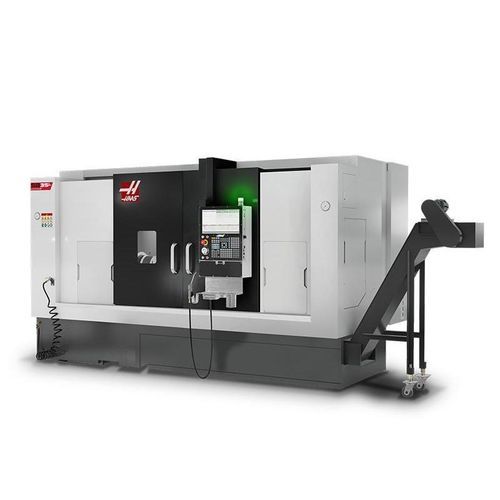

Горизонтальный станок для токарной обработки SB-35L

ЧПУ2 осис наклонной станиной

Обзор
SB-35L — это длиннобазная версия SB-35 с коробчатыми направляющими (box way), обеспечивающая высокую жесткость, грузоподъемность и демпфирование вибраций. Машина сочетает закаленные, прецизионно шлифованные направляющие с вручную притертыми салазками Turcite-B и конструкцией ложа с наклоном 30°. Управление осуществляется ЧПУ Haas, поддержка — через сеть Haas Factory Outlet.

Ключевые характеристики

• Револьвер BMT65, 12 станций
• Длинное ложе для увеличенной ёмкости по длине заготовок
• Закаленные и прецизионно шлифованные коробчатые направляющие
• Вручную притёртые салазки Turcite-B
• Конструкция с наклоном ложа 30°
• Позиция для программируемого steady rest (неудаляемая; ограничивает минимальное расстояние между центрами)

Примечания
Не совместим с Haas Bar Feeder. Недоступен с ловушкой для деталей. Позиция для steady rest не удаляема и, следовательно, ограничивает минимальное расстояние между центрами.

Вместимости
Диаметр патрона: 12 in (305 mm)
Макс. диаметр обработки (с револьвером BMT65): 13.50 in (345 mm)
Макс. длина обработки (зависит от закрепления): 49.6 in (1260 mm)
Макс. колебание детали: 23.6 in (600 mm)
Пропуск заготовки: 3.50 in (90 mm)
Между центрами (макс): 58.8 in (1494 mm)

Ходы
Ось X: 9.00 in (230 mm)
Ось Z: 52.00 in (1320 mm)

Скорости подачи
Скорости перемещения X: 630 ipm (16.0 m/min)
Скорости перемещения Z: 787 ipm (20.0 m/min)

Двигатели осей / Тяга
Макс. тяга X: 7780 lbf (34607 N)
Макс. тяга Z: 7780 lbf (34607 N)

Шпиндель
Нос шпинделя: A2-8
Макс. мощность: 40.0 hp (29.8 kW)
Макс. скорость: 2500 rpm
Макс. крутящий момент: 425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
Диаметр draw tube ø: 3.58 in (91 mm)
Диаметр отверстия шпинделя ø: 4.13 in (105.0 mm)

Ось C главного шпинделя
Тип управления: интерполированное движение и позиционирование (ось C)

Задняя бабка
Конус: MT5
Ход гидравлического патрона: 4.7 in (120 mm)
Перемещение задней бабки: 39.4 in (1000 mm)

Револьвер
Число инструментов: 12 станций (револьвер BMT65)
Инструменты OD vs ID: любая комбинация (зависит от револьвера)
Зазор для токарного резца сзади (от задней части револьвера): 2.00 in (51.0 mm)

Живое инструментирование
Макс. скорость: 4000 rpm
Интерфейс инструмента: BMT65

Общее
Емкость СОЖ: 100 gal (379 L)
Вес станка (отгрузка): 16425 lb (7450 kg)

Требования к воздуху
Необходимый воздух: 4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
Шланг для воздуха: 3/8 in
Минимальное давление воздуха: 80 psi (5.5 bar)

Электрические характеристики
Система привода: direct speed, ременной привод
Мощность шпинделя: 40.0 hp (29.8 kW)
Входное напряжение AC (3 фазы) - Низкое: 220 VAC (полный ток нагрузки: 70 A)
Входное напряжение AC (3 фазы) - Высокое (опциональный внутренний трансформатор): 440 VAC (полный ток нагрузки: 35 A)

Габариты для доставки (прибл.)
Паллета внутренняя / экспорт: 214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
Вес (отгрузка): 16425 lb (7450 kg)

Технические характеристики

• Модель: SB-35L (длиннобазная версия SB-35)
• Серийный револьвер: BMT65 12-станционный стандарт
• Шпиндель стандартный: 2500 rpm, 40 hp, A2-8
• Пропуск заготовки: 3.5 in (90 mm)
• Макс. длина резания: до ~50 in (зависит от закрепления)
• Тип ложа: box way с закалёнными и прецизионно шлифованными направляющими и вручную притёртыми Turcite-B салазками
• Угол ложа: 30° наклонное ложе
• Позиция для программируемого steady rest (неудаляемая)
• Стандартное охлаждение: бак 100 галлонов с многоступенчатым насосом и ленточным транспортёром стружки
• Стандартные функции управления: широкоформатный монитор, Ethernet, WiFi, HaasConnect, HaasDrop, Advanced Tool Management
• Стандартное зажимное устройство: 12 in гидравлический патрон, A2-8
• Не совместим с Haas Bar Feeder; не доступен с ловушкой для деталей
• Прибл. вес при отправке: 16425 lb (7450 kg)
