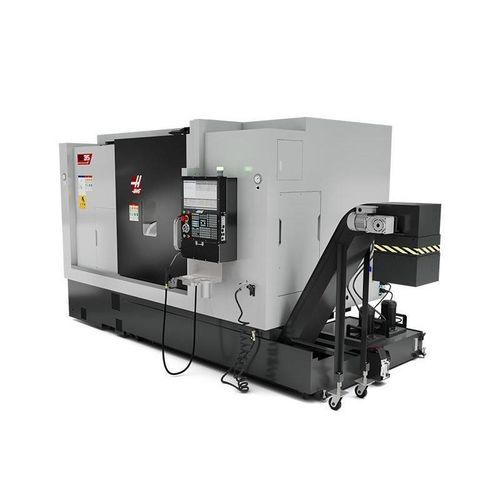

Горизонтальный станок для токарной обработки SB-35

ЧПУ2 осис наклонной станиной

Краткое описание
CNC токарный станок с коробчатыми направляющими, предназначенный для тяжёлого точения, с максимальным режущим диаметром 13.50 in (345 mm), максимальной длиной резания 30.0 in (760 mm) и шпиндельным соединением A2-8. В стандартной комплектации: туррель BMT65, патрон 12" и пропускной диаметр шпинделя 3.50 in (90 mm).

Обзор
Haas SB-35 сочетает несущую способность и демпфирование вибраций традиционной box-way конструкции с современной системой управления Haas, обеспечивая стабильную работу при обработке средних и крупных деталей и при прерывистых резах в производственной среде.

Ключевые характеристики

• Туррель BMT65 для универсального инструмента
• Закалённые и шлифованные направляющие box-way
• Ручная шкраперовка Turcite-B направляющих
• Ложе с наклоном 30°
• Компактный габарит при такой мощности
• Стандартный патрон 12" (305 mm)
• Стандартный пропускной диаметр 3,50 in (90 mm)

ПРИМЕЧАНИЕ
SB-35 не совместим с подающим устройством Haas Bar Feeder и не предлагается с приёмником деталей.

Вместимости
Размер патрона: 12,0 in (305 mm)
Макс. диаметр детали: 23,6 in (600 mm)
Макс. режущий диаметр (с туррелью BMT65): 13,50 in (345 mm)
Макс. длина резания (зависит от закрепления): 30,0 in (760 mm)
Пропускной диаметр шпинделя: 3,50 in (90 mm)
Между центрами (макс): 39,2 in (995 mm)

Ходы
Ось X: 9,00 in (230 mm)
Ось Z: 32,30 in (820 mm)

Скорости подачи
Быстрая подача по X: 630 ipm (16,0 m/min)
Быстрая подача по Z: 787 ipm (20,0 m/min)

Двигатели осей / тяга
Макс. тяга X: 7780 lbf (34607 N)
Макс. тяга Z: 7780 lbf (34607 N)

Шпиндель
Нос шпинделя: A2-8
Номинальная мощность макс.: 40,0 hp (29,8 kW)
Макс. скорость: 2500 rpm
Макс. крутящий момент: 425,0 ft-lbf @ 325 rpm (576,0 Nm @ 325 rpm)
Диаметр тяговой трубы Ø: 3,58 in (91 mm)
Диаметр отверстия шпинделя Ø: 4,13 in (105 mm)

Главная ось C
Тип управления: интерполированное движение и позиционирование

Задняя бабка
Конус: MT5
Ход гидравлического шпинделя: 4,7 in (120 mm)
Ход: 23,6 in (600 mm)

Туррель
Количество инструментов: 12 станций
Инструменты OD vs ID: любая комбинация (зависит от туррели)
Запас по задней части для расточных стержней (от задней части туррели): 2,00 in (51 mm)

Приводные инструменты
Макс. скорость: 4000 rpm
Инструментальная система: BMT65

Общее
Вместимость охладителя: 100 gal (379 L)

Требования к воздуху
Требуемый воздух†: 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)
Линейный воздуховод: 3/8 in
Соединитель (воздух): 3/8 in
Мин. давление воздуха: 80 psi (5,5 bar)

Электрические характеристики (типично)
Скорость шпинделя: 2500 rpm
Приводная система: Direct Speed, ременной привод
Мощность шпинделя: 40,0 hp (29,8 kW)
Входное AC напряжение (3 фазы) - Низкое: 220 VAC (ток полного нагрузки: 70 A)
Входное AC напряжение (3 фазы) - Высокое*: 440 VAC (ток полного нагрузки: 35 A)

Отгрузка / Размеры (транспортная палета)
Внутренняя палета: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Экспортная палета: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Вес (отгрузка): 14920 lb (6767,7 kg)

Наличие
Доступен для заказа в США, Канаде, Мексике и Европе, ориентировочная доставка Q2 2026.

Технические характеристики

• Модель: SB-35
• Размер патрона: 12,0 in (305 mm)
• Макс. диаметр детали: 23,6 in (600 mm)
• Макс. режущий диаметр (BMT65): 13,50 in (345 mm)
• Макс. длина резания: 30,0 in (760 mm)
• Пропускной диаметр: 3,50 in (90 mm)
• Между центрами (макс): 39,2 in (995 mm)
• X ход: 9,00 in (230 mm)
• Z ход: 32,30 in (820 mm)
• Быстрая подача X: 630 ipm (16,0 m/min)
• Быстрая подача Z: 787 ipm (20,0 m/min)
• Шпиндель: A2-8, 2500 rpm, 40 hp (29,8 kW)
• Макс. крутящий момент: 425 ft-lbf @ 325 rpm (576 Nm)
• Макс. скорость приводных инструментов: 4000 rpm (BMT65)
• Конус задней бабки: MT5; ход втулки 4,7 in (120 mm)
• Вместимость охладителя: 100 gal (379 L)
• Требуемый воздух: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)
• Вес при отгрузке: 14920 lb (6767,7 kg)
