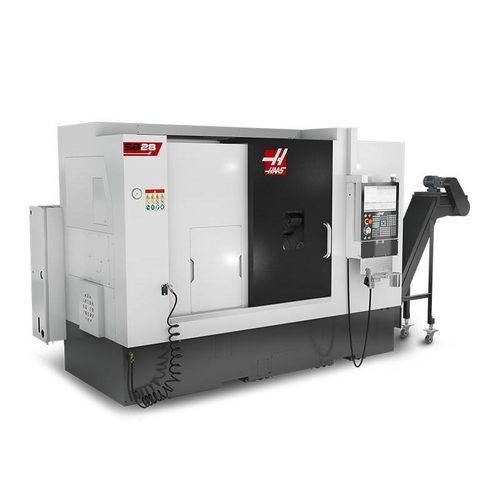

Горизонтальный станок для токарной обработки SB-28

ЧПУ2 осис наклонной станиной

Обзор
Haas SB-28 — токарный станок с коробчатыми направляющими (box-way), предназначенный для тяжелых токарных работ, где требуются динамическая жесткость, несущая способность и демпфирование вибраций. Он сочетает традиционную конструкцию box-way с управляющей системой Haas и сервисной сетью Haas Factory Outlets для упрощения интеграции и обслуживания.

Краткое описание
Box-way CNC токарный станок: макс. диаметр резания 13.5 in (345 mm), макс. длина резания 21.3 in (540 mm), шпиндель A2-8, патрон 10 in (254 mm), посадка прутка 2.9 in (74 mm).

Ключевые особенности

• Турретка BMT65 (12 позиций)
• Закаленные и прецизионно шлифованные направляющие
• Ручная шлифовка Turcite-B направляющих
• Наклонная станина 30°
• Компактная монтажная площадь
• Стандартный патрон 10" (254 mm)
• Пропуск прутка 2,9" (74 mm)

Примечания

• ПРИМЕЧАНИЕ: SB-28 несовместим с Haas Bar Feeder и недоступен с ловителем деталей.

Характеристики

• Размер патрона: 10.0 in | 254 mm
• Макс. диаметр заготовки: 23.6 in | 600 mm
• Макс. диаметр резания (с BMT65): 13.50 in | 345 mm
• Макс. длина резания (зависит от закрепления): 21.3 in | 540 mm
• Пропуск прутка: 2.90 in | 74 mm
• Между центрами (макс): 29.7 in | 753 mm

Ходы

• Ось X: 9.00 in | 230 mm
• Ось Z: 23.20 in | 590 mm

Скорости подачи

• Холостые X: 630 ipm | 16.0 m/min
• Холостые Z: 787 ipm | 20.0 m/min

Приводы осей

• Макс. тяга X: 7780 lbf | 34,607 N
• Макс. тяга Z: 7780 lbf | 34,607 N

Шпиндель

• Нос шпинделя: A2-8
• Номинальная мощность: 40.0 hp | 29.8 kW
• Макс. скорость: 3200 rpm
• Макс. крутящий момент: 300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• Диаметр draw tube ø: 2.95 in | 75 mm
• Диаметр отверстия шпинделя ø: 3.39 in | 86.0 mm

Главная шпиндель C-ось

• Макс. скорость: 60 rpm
• Номинальная мощность: 5.0 hp | 3.7 kW
• Позиционирование (±): 0.01°
• Диаметр тормоза: 13.9 in | 353 mm
• Удерживающий момент тормоза: 250 ft-lbf | 339 Nm
• Тип управления: интерполированное движение и позиционирование

Центр

• Конус: MT5
• Гидравлический ход оправки: 4.7 in | 120 mm
• Ход: 19.7 in | 500 mm

Турретка

• Количество инструментов: 12 станций
• Инструменты OD vs ID: Любая комбинация (зависит от турретки)
• Задний зазор для расточной оправки (от задней части турретки): 2.00 in | 51.0 mm

Живое обрабатывание

• Макс. скорость: 4000 rpm
• Инструменты: BMT65

Общие

• Емкость охлаждающей жидкости: 40 gal | 151 L

Требования к воздуху

• Необходимый воздух†: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• Встроенный воздушный шланг: 3/8 in
• Соединитель (воздух): 3/8 in
• Мин. давление воздуха: 80 psi | 5.5 bar

Электрические характеристики

• Система привода: Direct Speed, belt drive
• Мощность шпинделя: 40.0 hp | 29.8 kW
• Скорость шпинделя: 3200 rpm
• Входное напряжение AC (3 фазы) - Низкое: 220 VAC (200-240 VAC)
• Ток при полной нагрузке (3 фазы) - Низкое: 70 A
• Входное напряжение AC (3 фазы) - Высокое*: 440 VAC
• Ток при полной нагрузке (3 фазы) - Высокое*: 35 A

Габариты - отправка

• Внутренний поддон: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Экспортный поддон: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Вес: 12,600 lb | 5,715.4 kg

Дополнительные технические детали

• Все указанные спецификации относятся к стандартной конфигурации станка. Опциональное оборудование может изменить спецификации.
• Опционально доступен внутренний высоковольтный трансформатор для заводской конфигурации при необходимости.

Технические характеристики

• Модель: SB-28
• Размер патрона: 10.0 in (254 mm)
• Пропуск прутка: 2.9 in (74 mm)
• Макс. скорость шпинделя: 3200 rpm
• Мощность шпинделя (макс): 40 hp (29.8 kW)
• Макс. диаметр резания (BMT65): 13.5 in (345 mm)
• Макс. длина резания: 21.3 in (540 mm)
• X ход: 9.00 in (230 mm)
• Z ход: 23.20 in (590 mm)
• Турретка: BMT65 12 станций
• Конус задней бабки: MT5
• Емкость охлаждающей жидкости: 40 gal (151 L)
• Вес при отправке: 12,600 lb (5,715.4 kg)
