Инструмент для тестов для авиационной электроники ILS-3M

воздухоплавательныйпереноснойкомпактный

Обзор продукта

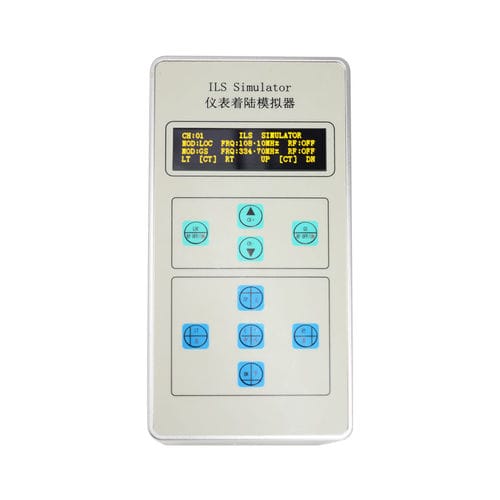

Симулятор приборной посадки ILS-3M — компактный, высокоинтегрированный портативный прибор для полевых качественных проверок бортовых систем приборной посадки (ILS). Обеспечивает подтверждение состояния ILS-приемников, установленных на воздушных судах, стоящих на перроне. Устройство генерирует радиочастотные сигналы по полным диапазонам LOC и GS с регулируемой глубиной модуляции и дифференциальной модуляцией (DDM) для имитации наземных сигналов локалайзера и глайдслоупа. Специальная антенна передает маркерные сигналы (MB) — far, middle, near — для проверки приема маркеров и общей работоспособности ILS-приемника.

Технические характеристики

• Питание: две литиевые батареи 18650 3,7 В 2600 мА·ч
• Режимы работы: LOC (localizer), GS (glide slope), MB (marker beacon)
• LOC: 108.10–111.95 MHz (40 каналов); точность ±0,0025%; звуковые тона 90Hz/150Hz/1020Hz (управляемые); AM глубина модуляции 12–28%; диапазон DDM -0,15 до +0,15 (шаг 0,01); выходная мощность 0±1,5 dBm
• GS: 329.15–335.00 MHz (40 каналов); точность ±0,0025%; звуковые тона 90Hz/150Hz (управляемые); AM глубина модуляции 30–50%; диапазон DDM -0,15 до +0,15 (шаг 0,01); выходная мощность 0±1,5 dBm
• MB: 75,0 MHz; точность ±0,005%; звуковые тона 400Hz/1300Hz/3000Hz (управляемые); AM глубина модуляции ≥65%; выходная мощность ≥-5 dBm
• Дальность работы: LOC/GS 4–6 м; MB 2–3 м
• Вес: ≤ 1,5 кг; Размеры: 215 × 108 × 65 мм
• Окружающая среда: рабочая температура -10 до +45 °C; температура хранения -25 до +60 °C
