Электрический испытательный стенд

расходадля двигателядля авионической системы

Обзор продукта

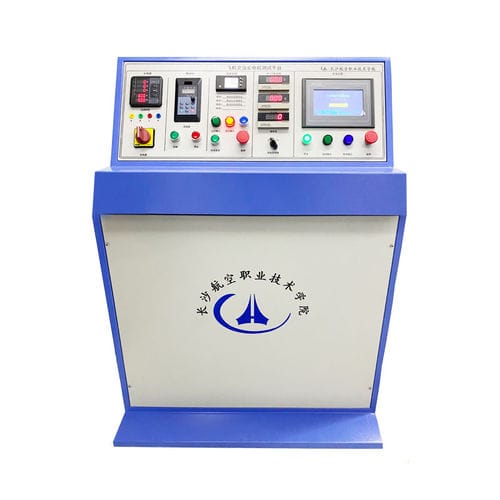

Испытательная система для самолетного генератора постоянного тока — это стендовое решение для проверки характеристик и совместимости авиационных генераторов постоянного тока и регуляторов. Система объединяет главный шкаф управления, блок питания, DC-блок нагрузки и испытательные кабели для тестирования моделей, таких как генератор ZF-1.5 и регулятор TY-1500, в заданных электрических и тепловых условиях.

Основные особенности

• Поддержка генератора ZF-1.5 с двумя уровнями мощности в зависимости от охлаждения: 500 Вт (естественная/самопроизвольная вентиляция) и 1000 Вт (принудительная вентиляция).
• Обеспечивает регулируемый выход и стабильную параллельную работу; включает защиту от обратного тока, устойчивость к перегрузкам и конструктивные меры по снижению радиопомех.
• Четырехполюсная шунтовая обмотка с возможностью реверса направления вращения для функциональных испытаний.
• Гибкие варианты установки: поддерживаются горизонтальная, наклонная и вертикальная ориентации.

Технические характеристики

• Метод охлаждения: принудительная циркуляция воздуха / самопроизвольная вентиляция.
• Номинальная мощность: 1000 Вт (принудительно) / 500 Вт (самопроизв.).
• Номинальное напряжение: 27.5 В.
• Номинальный ток: 40 А (принудительно) / 20 А (самопроизв.).
• Диапазон скоростей: 3800–5900 RPM.
• Условия эксплуатации: непрерывно.
• Допустимый ток перегрузки: 50 А (принудительно) / 24 А (самопроизв.); длительность перегрузки: 2 минуты.
• Максимальный ток возбуждения в тепловом состоянии (при 3800 RPM, 27.5 В, номинальном токе): 2.80 А (принудительно) / 2.55 А (самопроизв.).
• Требуемый расход не подогретого воздуха при принудительной вентиляции: ≥ 30 L/s при нормальном атмосферном давлении.
• Допустимый максимальный подъем температуры (°C): коллектор 75 (принудительно) / 120 (самопроизв.); обмотка возбуждения 55 (принудительно) / 105 (самопроизв.); обмотка якоря 75 (принудительно) / 120 (самопроизв.).

Компоненты системы и области применения

• Стандартные компоненты: главный шкаф управления, блок питания, DC-блок нагрузки, испытательные кабели, авиационный генератор постоянного тока (например, ZF-1.5), регулятор генератора DC (например, TY-1500).
• Основное применение: испытания производительности, проверки эксплуатационной совместимости и приемочные испытания для авиационных DC-генераторов и регуляторов напряжения.
• Возможности испытаний: проверки регулирования напряжения/тока, испытания параллельной работы, верификация перегрузочных и тепловых ограничений, проверка требований к вентиляции.
• Установка и эксплуатация: разработано для лабораторных или цеховых стендов с обеспечением безопасной прокладки кабелей, точек измерения и настраиваемых профилей нагрузки.
