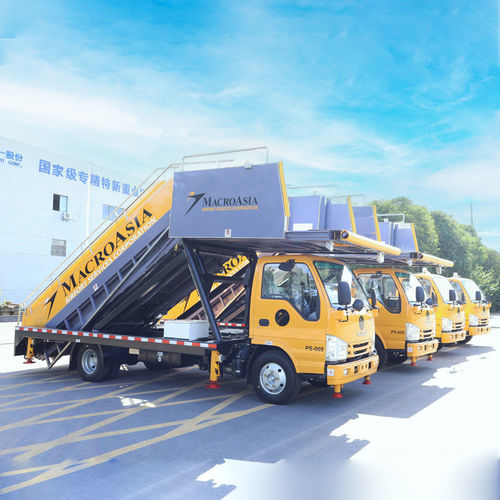

Лестница доступа WTJ5060JKT

для посадки на судномобильнаясамоходная

Краткое описание
Дизельная пассажирская лестница WTJ5060JKT — наземное оборудование для посадки и высадки пассажиров, рассчитанное на высоты кабины от 2400 мм до 5800 мм. Совместима с широким кругом воздушных судов (A300–A340, A318–A321, B737, B757, B767, B777, B787 и др.). Конструкция защищена национальным патентом ZL 2007 2 0039192.2 и включает платформу типа лифта для пассажиров.

Область применения

• Посадка и высадка пассажиров в аэропортах и на удалённых стоянках
• Подходит для узкофюзеляжных и некоторых широкофюзеляжных самолётов из списка
• Предназначена для наземных служб и операторов аэропортов, требующих мобильную платформу на 60 пассажиров

Основные технические параметры

• Модель: WTJ5060JKT
• Тип шасси: Qingling (QL1070A1KAY)
• Двигатель: ISUZU 4KH1-TCG40 — макс. мощность 88 кВт @ 3000 об/мин
• Габариты (Д × Ш × В): 7675 × 2450 × 3870 мм
• Колёсная база: 3815 мм
• Полная масса: 6700 кг
• Диапазон высоты платформы: 2400 мм (мин) — 5800 мм (макс)
• Удлинение платформы: 0–300 мм
• Фиксированная платформа (Д × Ш): 2800 × 1800 мм
• Конфигурация лестницы: 15 фиксированных ступеней; 13 подъёмных ступеней; 1 поворотная ступень
• Макс. вместимость пассажиров: 60 чел.
• Макс. угол наклона лестницы: 39,5°
• Размер ступени (Д × Ш × В): 270 × 1500 × 180 мм
• Минимальный клиренс: 160 мм

Основные комплектующие

• Шасси: QL11009KARY
• Двигатель: 4KH1-TCG40 (ISUZU)
• Трансмиссия: MLD-6Q
• Шестерённый насос: CB-E50
• Подъёмный цилиндр: WTJ5060JKT-0403000
• Цилиндр опоры ног: WT15060JKT-0107000
• Рулевой мост: F033
• Трансаксл: R066
• Ручной насос: SB-20
• Главный электрический насос: 800601632
• Передние/задние шины: 235/75R17.5-14PR

Сертификация и производитель
Национальный патент: ZL 2007 2 0039192.2. Марка: TIANYI GSE — производитель: Jiangsu Tianyi Aviation Industry Co., Ltd. Для технических запросов или заказа запчастей используйте указанные коды компонентов.
