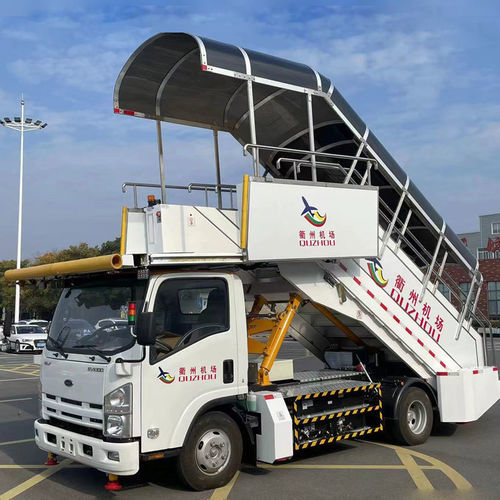

Лестница для посадки на судно JSTY5070KTE

мобильнаятелескопическаясамоходная

Краткое описание
JSTY5070KTE — это чисто электрическая мобильная пассажирская трап-лестница, предназначенная для наземных операций в аэропорту. Основана на электрическом шасси Qingling EV100 класса II (QL1070BEVECHA2Y), обеспечивает широкий диапазон подъёма и вместимость до 88 пассажиров. Основные компоненты — изделия известных брендов (контроллер VCU02, приводной мотор YTD060W23, контроллер двигателя KTZ50X35S), обеспечивающие совместимость с отечественными типами воздушных судов и соответствие требованиям наземного обслуживания.

Стандарты продукта

• IATA AHM 920 — Подробности функций моторизованного пассажирского лифта
• MH/T6029-2014 — Трап для посадки пассажиров
• EN12312-1 — Особые требования к авиационному наземному оборудованию — трап для посадки пассажиров
• GB/T 18488-2006 — Двигатель для электромобилей и его контроллер
• GB/T 24347-2009 — DC/DC преобразователь для электромобилей
• GB/T 18384-2001 — Требования безопасности для электромобилей
• GB/T 18487-2001 — Проводящая система зарядки для электромобилей
• GB/T 20234-2015 — Соединительные устройства для проводящей зарядки электромобилей
• Протокол связи между внешними проводящими зарядными устройствами и BMS
• DB11/Z993-2013 — Технические требования к системе дистанционного обслуживания и управления электромобилями

Основные показатели эффективности

• Диапазон высот пассажирского лифта: 2150–4800 мм (шасси QL1070BEVECHA2Y)
• Глубина платформы: 4150 мм; ширина верхней платформы: 2200 мм
• Глубина × ширина × высота ступени: 292 мм × 1500 мм × 192 мм
• Вместимость пассажиров: 88 человек
• Габариты (Д×Ш×В): 7450 × 2500 × 3600 мм; снаряжённая масса: 7550 кг
• Колёсная база: 3360 мм; база перед/зад: 1685/1525 мм
• Мощность привода: 60 кВт; максимальная скорость: 80 км/ч; минимальная устойчивая скорость: 0,7 км/ч
• Монтажное напряжение: 618,24 В; суммарная запасённая энергия: 106,95 кВт·ч; плотность энергии батареи: 153,84 Вт·ч/кг
• Диапазон рабочих температур: -35 до 65 °C
• Выносливость/рабочие показатели приведены по типу аэропорта (например: малый аэропорт ~210 км + 105 циклов)

Дополнительные изображения
Предоставлены репрезентативные фотографии, показывающие изделие с нескольких ракурсов и иллюстрирующие расположение платформы, ступеней, стыковку с шасси и доступы.

Технические характеристики

• Модель: JSTY5070KTE
• Тип: чисто электрическая мобильная пассажирская лестница
• Шасси: Qingling EV100 электрическое класс II (QL1070BEVECHA2Y)
• Диапазон подъёма: 2150–4800 мм
• Глубина платформы: 4150 мм; ширина верхней платформы: 2200 мм
• Размеры ступеней: 292 мм × 1500 мм × 192 мм
• Ход платформы: 0–400 мм; максимальный угол лестницы: 37,5°; минимальный дорожный просвет: 160 мм
• Вместимость: 88 человек
• Габариты (Д×Ш×В): 7450 × 2500 × 3600 мм; снаряжённая масса: 7550 кг
• Колёсная база: 3360 мм; шины: 7.00R16 14PR
• Приводной мотор: YTD060W23; мощность: 60 кВт; контроллер мотора: KTZ50X35S
• Гидравлические компоненты и аварийный электрический насос указаны в техпаспорте
• Монтажное напряжение: 618,24 В; суммарная запасённая энергия: 106,95 кВт·ч
• Рабочая температура: -35–65 °C
• Применимые стандарты: IATA AHM 920, MH/T6029-2014, EN12312-1 и соответствующие GB/T стандарты
