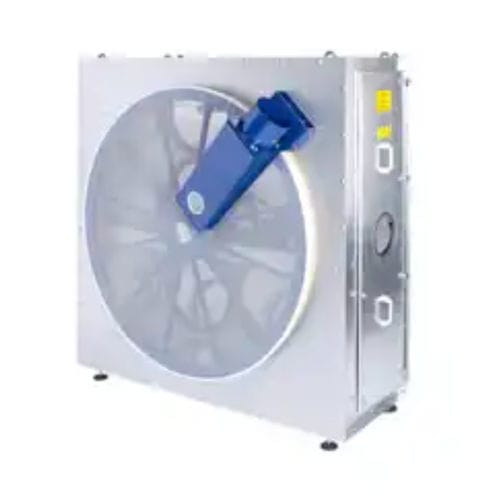

Воздушный фильтр TVM series

с диском

Обзор
Префильтр TVM — вращающаяся установка грубой фильтрации, предназначенная для отделения волокон и крупной пыли из основного потока воздуха. Проходная дисковая сетка улавливает крупные частицы, а фиксированная всасывающая насадка обеспечивает непрерывную очистку фильтрующего слоя. Отделенные крупные фракции подаются в сепаратор вторичного контура с помощью транспортного вентилятора.

Преимущества проходной сетки для грубой фильтрации

• Высокая воздухопроницаемость, снижение потерь давления
• Выбор размера ячеек для подгонки под материал отделения
• Относительно чёткое разделение грубых фракций
• Низкие требования к обслуживанию

Преимущества префильтра LTG TVM

• Регенеративный фильтрующий блок с непрерывной очисткой
• Отсутствие перепадов давления в системе вытяжки
• Компактная дисковая конструкция, экономия места
• Оптимальная линейная нагрузка воздуха за счёт точной подстройки под суммарный объём воздуха
• Минимальное загрязнение приводных элементов; простой доступ при установке со стороны чистого газа
• Лёгкая замена фильтрующего материала
• Минимизированные потери давления благодаря оптимизированному потоку
• Доступны антистатическая и ATEX-версии

Технические данные (таблица)
Тип | Температура транспортируемой среды [°C] | Диаметр фильтровой диски [mm] | Объем воздуха [m³/h] | Мощность двигателя [kW]
TVM CDF | +5 до +200 | 1 400 | 13 000 - 35 000 | 0.12
TVM 15 | +5 до +200 | 1 500 | 15 000 - 40 000 | 0.25
TVM 20 | +5 до +200 | 2 000 | 20 000 - 70 000 | 0.25
TVM 25 | +5 до +200 | 2 500 | 50 000 - 135 000 | 0.25

Характеристики / технические спецификации

• Функция: Грубая фильтрация с вращающимся фильтрующим слоем и непрерывной очисткой фиксированной всасывающей насадкой
• Фильтрующий материал: Проходные сетки с возможностью выбора размеров ячеек
• Конструкция: Дисковая, компактная; установка со стороны чистого газа для удобного доступа
• Очистка: Непрерывная, регенеративная (без перепадов давления в системе вытяжки)
• Диапазон производительности: Примеры от 13 000 m³/h до 135 000 m³/h в зависимости от типа
• Температурный диапазон: +5 до +200 °C
• Диаметры фильтровой диски: от 1 400 mm до 2 500 mm в зависимости от типа
• Мощности двигателей (примеры): от 0.12 kW до 0.25 kW в зависимости от типа
• Опции: Доступны антистатическая и ATEX-версии
