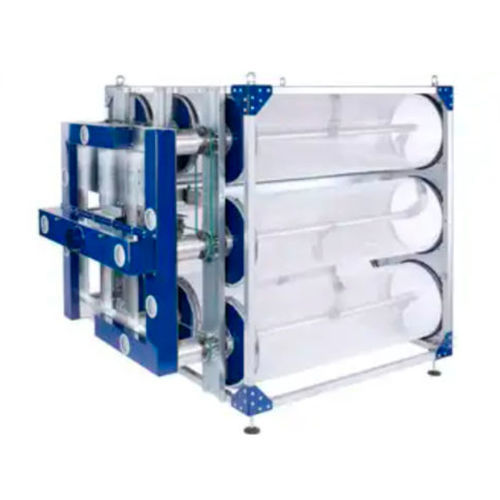

Воздушный фильтр CDF series

с барабаном

Обзор продукта
LTG CompactDrum Filter CDF предназначен для тонкой фильтрации пыли из первичного потока воздуха. Воздух проходит через стационарные фильтрующие барабаны изнутри наружу и непрерывно удаляется всасывающими насадками, контактирующими с поверхностью фильтра. Насадки выполняют вращательное и наложенное трансляционное движение для полного очищения поверхности барабана. Отделённая пыль транспортируется вентилятором вторичного контура в сепаратор и выводится из процесса. Все функциональные компоненты и приводные элементы расположены в корпусе со стороны чистого газа, что облегчает доступ и повышает эксплуатационную безопасность.

Преимущества

• Регенеративный фильтровый агрегат
• Высокая плотность мощности при большой нагрузке на фильтрующую поверхность
• Отсутствие колебаний давления в системе вытяжки благодаря непрерывной очистке
• Эффективная фильтрация и высокая плотность мощности благодаря отобранным фильтрующим материалам
• Длительный срок службы фильтрующих материалов
• Простая замена фильтрующих материалов
• Сниженные требования к обслуживанию, так как элементы привода расположены на стороне чистого газа
• Компактная конструкция для экономии пространства при установке
• Каркасная конструкция для структурной стабильности
• Доступны антистатические и ATEX версии
• Доступна высокотемпературная версия (CDF-t)

Технические данные (таблица)

• Тип | Температура транспортируемой среды [°C] | Площадь фильтра [m²] | Диаметр фильтрующего диска [mm] | Объём воздуха [m³/h] | Мощность привода [kW]
• CDF-2 | +5 до +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 до +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 до +60 | 16 | 450 | 30 000 | 2×0,12

Дополнительные технические замечания

• В зависимости от требуемого объёма воздуха несколько блоков CDF могут быть расположены модульно рядом и друг над другом.
• В составе модульной фильтрующей системы LTG CDF может комбинироваться с предварительным фильтром TVM-CDF.
• Для высокотемпературных применений доступна версия CDF-t.

Технические характеристики

• Brand: LTG
• Коммерческое обозначение / модель: CompactDrum Filter CDF
• Варианты типов: CDF-2, CDF-4, CDF-8
• Диапазон температуры среды: +5 до +60 °C
• Площадь фильтра: CDF-2 = 5 m², CDF-4 = 10 m², CDF-8 = 16 m²
• Диаметр фильтрующего диска: CDF-2 = 550 mm, CDF-4 = 550 mm, CDF-8 = 450 mm
• Производительность по воздуху: CDF-2 = 9 000 m³/h, CDF-4 = 18 000 m³/h, CDF-8 = 30 000 m³/h
• Мощность привода: 2×0,12 kW (для приведённых типов)
• Концепция фильтрации: Регенеративный модуль с непрерывной очисткой вращающимися/трансляционными всасывающими насадками
• Конструкция: Все приводные и функциональные элементы расположены на стороне чистого газа для доступности и безопасности
• Доступные версии: Антистатическая, ATEX, высокотемпературная (CDF-t)
• Установка: Возможна модульная компоновка; комбинируется с предфильтром TVM-CDF
• Техническое обслуживание: Длительный срок службы фильтрующих материалов; простая замена; низкие требования к обслуживанию
