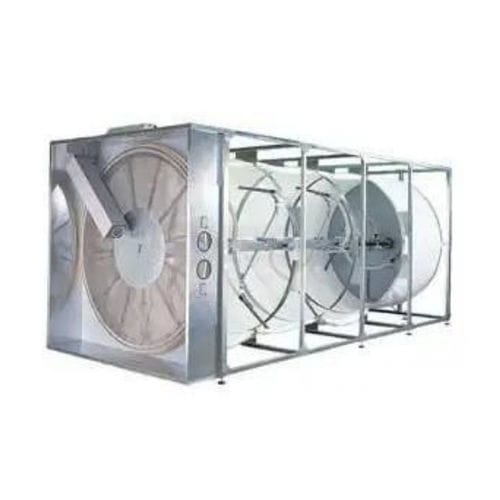

Воздушный фильтр TF series

с барабаном

Обзор
Барабанный фильтр LTG TFB предназначен для тонкой фильтрации пыли в больших объемах воздуха. Блок, состоящий из барабанного фильтра TFB и предварительного фильтра TVM, обозначается как TFC и дополнительно удаляет более крупные частицы, такие как волокна, из первичного потока воздуха. В отличие от компактного барабанного фильтра LTG, TFB имеет одну большую фиксированную фильтрующую барабанную секцию, длина которой может варьироваться модульно. Воздух проходит через барабан изнутри наружу и непрерывно отбирается всасывающими насадками, контактирующими с барабаном. Насадки выполняют вращательное движение с наложенным поступательным перемещением для охвата всей фильтрующей поверхности. Отделенная пыль затем подается в сепаратор транспортным вентилятором во вторичном контуре. Все функциональные компоненты и узлы привода расположены на стороне чистого газа корпуса, что повышает надежность и безопасность эксплуатации.

Ключевые преимущества

• Высокая эффективность фильтрации
• Высокая воздухопроницаемость
• Модульная конструкция для точной адаптации к применению
• Низкие требования к техническому обслуживанию

Преимущества и конструкционные особенности

• Меньшие движущиеся массы по сравнению с системами с вращающейся барабанной секцией
• Чистая фильтрующая камера и возможность установки в производственных помещениях благодаря прохождению воздуха изнутри наружу
• Привод доступен со стороны чистого воздуха
• Регенеративный фильтрующий узел с непрерывной очисткой — отсутствуют колебания давления
• Очистка в низком давлении
• Модульная длина барабана для точной подгонки под общий объем воздуха
• Экономия места благодаря интегрированному диску предварительного фильтра
• Отсутствие отложений пыли между предварительным фильтром и барабаном
• Энергоэкономичная работа за счет низких потерь давления
• Нет проблем с уплотнениями; нет необходимости уплотнять вращающиеся части между пыльной и чистой сторонами
• Компактная каркасная конструкция, проста в установке и обслуживании
• Различные проверенные фильтрующие материалы с высокой эффективностью очистки, относительно низким сопротивлением и длительным сроком службы
• Низкое энергопотребление вентилятора всасывания благодаря малому требованию воздуха маленьких насадок
• Различные материалы предварительного фильтра для настройки эффективности улавливания
• Фильтрующая камера доступна для осмотра во время работы, отключение не требуется
• Доступна антистатическая версия

Технические данные (таблица)
Тип | Температура транспортируемой среды [°C] | Площадь фильтра [m²] | Диаметр фильтрующего диска [mm] | Объём воздуха [m³/h] | Мощность двигателя [kW]
TFB 15 | +5 до +60 | 6 - 19 | 1 500 | 80 000 | 0,37
TFB 20 | +5 до +60 | 16 - 32 | 2 000 | 140 000 | 0,37
TFB 25 | +5 до +60 | 21 - 52 | 2 500 | 224 000 | 0,37
TFB 30 | +5 до +60 | 25 - 63 | 3 000 | 270 000 | 0,37
TFC 20 | +5 до +60 | 16 - 24 | 2 000 | 70 000 | 0,37
TFC 25 | +5 до +60 | 21 - 52 | 2 500 | 135 000 | 0,37

Области применения / Типичные отрасли

• Строительные и изоляционные материалы
• Полиграфия и бумажная техника
• Сельскохозяйственная и деревообрабатывающая техника
• Нетканые материалы / Текстильная техника
• Табачное оборудование
• Процессная инженерия / термопроцессы
• Упаковочная техника
• Медицинская и лабораторная техника
• Автомобильная промышленность / аэродинамическое моделирование
• Пищевая и напитковая промышленность
• Другие промышленные решения

Технические характеристики / спецификации

• Принцип потока: изнутри наружу через фиксированный фильтрующий барабан
• Очистка: непрерывная экстракция через всасывающие насадки, выполняющие вращательные и поступательные движения
• Модульная длина барабана для точной адаптации к применению
• Диапазон воздуха (семейство продуктов): прибл. 20 000 до 270 000 m³/h, в зависимости от типа
• Площадь фильтра по типу: варианты TFB/TFC от 6 m² до 63 m²
• Диаметры фильтрующих дисков по типу: 1 500 мм до 3 000 мм
• Мощности двигателей указаны в таблице (напр., 0,37 kW)
• Отделенная пыль транспортируется в сепаратор транспортным вентилятором во вторичном контуре
• Все функциональные компоненты и приводы расположены на стороне чистого газа
• Доступен с различными фильтрующими и предварительными материалами; возможна антистатическая версия
• Разработан для очистки при низком давлении и низкого энергопотребления вентилятора экстракции
