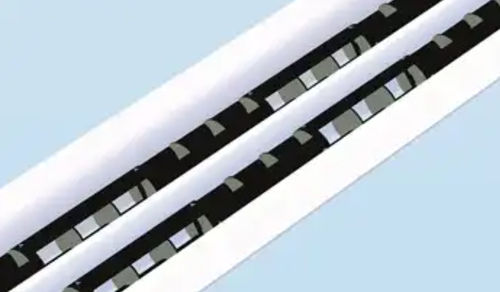

Воздушный диффузор LDB 20 Classic

Обзор продукта
Регулируемый щелевой диффузор для высокого комфорта. Предназначен для работы на постоянный или переменный объемный расход с индивидуальной настройкой расхода воздуха. Последующая регулировка возможна без дополнительных механизмов в диапазоне от 100% до 20% от номинального расхода.

Управление направлением
Направление выброса регулируется на 180°, заводская настройка обеспечивает воспроизводимое положение в любой момент. Последующая регулировка возможна в смонтированном состоянии; возможна практически закрытая позиция.

Конструкция выходов
Роликообразные элементы выхода диаметром 20 мм, высокая индукция и лабиринтная внутренняя форма, оптимизированная для потоков воздуха, что обеспечивает быстрое снижение скорости и температурной разницы на выходе.

Ключевые характеристики

• Диаметр ролика: 20 мм
• Характеристики потока: от плоской потолочной струи до широкого веерообразного потока — до 17 отдельных струй на метр ряда щелей
• Характеристики выброса, ориентированные на комфорт

Технические данные

• Количество рядов щелей: 1–4
• Рекомендуемый объем воздуха 1-щель: 110 m³/h при 36 dB(A)
• Рекомендуемый объем воздуха 2-щель: 190 m³/h при 38 dB(A)
• Рекомендуемый объем воздуха 3-щель: 250 m³/h при 31 dB(A)
• Рекомендуемый объем воздуха 4-щель: 300 m³/h при 36 dB(A)
• Встроенный шумоглушитель: опция

Габариты (длина в мм)

• Максимальная длина: до 2000 мм
• Ширина профиля [мм]: 31–160

Дизайн / Опции

• Регулируемые элементы выхода
• Соединительная коробка с интегрированным дросселирующим элементом

Выбор возможных профилей кромки

• Type 5
• Type 0
• Type 8
• Type 1
• Type 4
• Type 2

Распределение воздуха
Доступна графика, показывающая закономерности распределения воздуха для данного продукта.

Технические спецификации

• Модель: LDB 20 Classic
• Диаметр ролика: 20 мм
• Струи: до 17 отдельных струй на метр ряда щелей
• Доступные ряды щелей: 1–4
• Рекомендуемые объемы воздуха (примеры): 1-щель 110 m³/h @36 dB(A); 2-щель 190 m³/h @38 dB(A); 3-щель 250 m³/h @31 dB(A); 4-щель 300 m³/h @36 dB(A)
• Диапазон ширины профиля: 31–160 мм
• Максимальная длина: до 2000 мм
• Опции: регулируемые элементы выхода; опциональный встроенный шумоглушитель; соединительная коробка с интегрированным дросселирующим элементом
