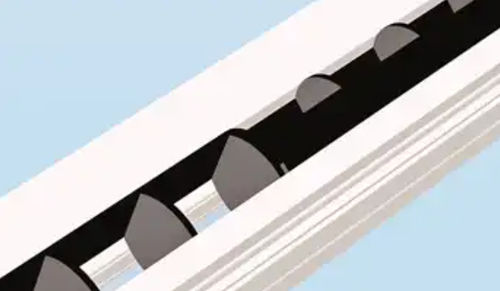

Воздушный диффузор LDB 50 maxx

Обзор
Щелевой диффузор LDB 50 maxx, разработан для особенно высоких потолков и больших объёмов воздуха. Регулируемый для постоянного или переменного расхода воздуха с диапазоном 100–20% без дополнительной механики. Направление выброса регулируется на 180°, заводская предустановка и повторяемость; возможна корректировка после установки, включая почти закрытое положение. Роликовые элементы выхода (Ø50 мм) и аэродинамически оптимизированный внутренний контур обеспечивают высокую индукцию и быстрое снижение скорости выброса и температурной разницы.

Ключевые характеристики

• Диаметр ролика на выходе: 50 мм
• До 7 индивидуальных пучков на метр щелевой линии (профилированное распределение)
• Регулируемое направление выброса: 180°
• Регулируемый расход воздуха: 100–20% без дополнительной механики
• Предназначен для высоких помещений и больших объёмов воздуха
• Варианты: интегрированный шумопоглотитель и решения с плenum-коробом (опционально)

Технические данные (выборочно)

• Количество рядов щелей: 1–3
• Рекомендуемый объём воздуха (примеры, приближённые уровни шума): 1-ряд — 310 м³/h @ 40 dB(A)
• Рекомендуемый объём воздуха: 2-ряда — 430 m³/h @ 38 dB(A)
• Рекомендуемый объём воздуха: 3-ряда — 510 m³/h @ 39 dB(A)
• Интегрированный шумопоглотитель: опционально

Габариты

• Длина: до 2100 мм
• Ширина профиля: 100 / 200 / 300 мм

Конструкция / Опции

• Пленум-короб с встроенным дроссельным элементом (опционально)
• Регулируемые выходные элементы
• Опционально интегрируемый шумопоглотитель

Дополнительная информация

• Возможные профили кромок: Тип 1
• Воздуховод и соединения: зависят от семейства продукции

Технические характеристики

• Модель: LDB 50 maxx
• Роликовые выходные элементы, диаметр ролика 50 мм
• Конфигурация пучков: до 7 индивидуальных пучков на метр щелевой линии
• Регулировка: направление выброса 180°; расход воздуха регулируется в пределах 100–20% без дополнительной механики
• Примеры уровней шума: 1-ряд 310 m³/h @ 40 dB(A); 2-ряда 430 m³/h @ 38 dB(A); 3-ряда 510 m³/h @ 39 dB(A)
• Габариты: длина до 2100 мм; ширины профиля 100 / 200 / 300 мм
• Опции: пленум-короб с дросселем (опционально), регулируемые выходные элементы, опционально интегрируемый шумопоглотитель
• Применение: для высоких потолков и больших объёмов воздуха; высокая индукция и быстрая редукция скорости выброса и температурной разницы
