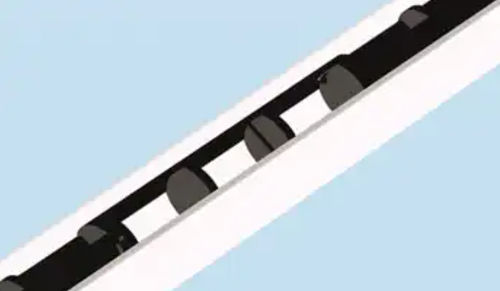

Воздушный диффузор LDB 12 Small

Обзор
Щелевой диффузор для ненавязчивой установки в теневых зазорах и подвесных потолках. Регулируемый щелевой диффузор для постоянного или переменного расхода воздуха. Регулируется без дополнительной механики для диапазонов расхода 100…20% от номинального объема. Направление выдува регулируется на 180°, заводская предустановка и возможность воспроизведения в любое время. Регулировка возможна также после монтажа, возможна практически закрытая регулировка. Роликовые элементы на выходе, высокая индукция, аэродинамически оптимизированный внутренний контур, быстрое снижение скорости выхода и температурного перепада.

Ключевые характеристики

• Диаметр ролика: 12 мм
• От плоских балок потолка до широкого веерного распределения в 18 отдельных пучков на метр ряда щелей
• Ненавязчивая установка в теневых зазорах и подвесных потолках
• System Clean: дополнительный зазор в торцевом профиле для уменьшения загрязнения в ближней зоне

Технические данные
Технические данные для LpA = 35 dB(A):
Количество рядов щелей: 1
Рекомендуемый расход воздуха: 65 m³/h при 36 dB(A)
Встроенный глушитель: опция

Габариты (длина в мм): до 1500
Ширина профиля [мм]: 15 или 28

Конструкция / Опции:
Регулируемые выходные элементы
Пленум-бокс с интегрированным дроссельным элементом: опция

Дополнительная информация
Доступны возможные торцевые профили (Тип 1) и варианты воздуховодов. В разделе загрузок: технический бюллетень, инструкции по установке и презентация линейного диффузора LDB.

Технические характеристики

• Марка: LTG
• Модель: LDB 12 Small
• Диаметр роликового выходного элемента: 12 мм
• Конфигурация пучков: до 18 отдельных пучков на метр ряда щелей
• Количество рядов щелей: 1
• Рекомендуемый расход воздуха: 65 m³/h (при 36 dB(A))
• Акустическая ссылка: LpA = 35 dB(A)
• Максимальная длина: до 1500 мм
• Доступные ширины профиля: 15 мм или 28 мм
• Регулируемое направление выдува: 180°, заводская предустановка и воспроизводимость
• Диапазон регулировки: 100…20% от номинального объема без дополнительной механики
• Опции: встроенный глушитель (опция), пленум-бокс с интегрированным дроссельным элементом (опция)
