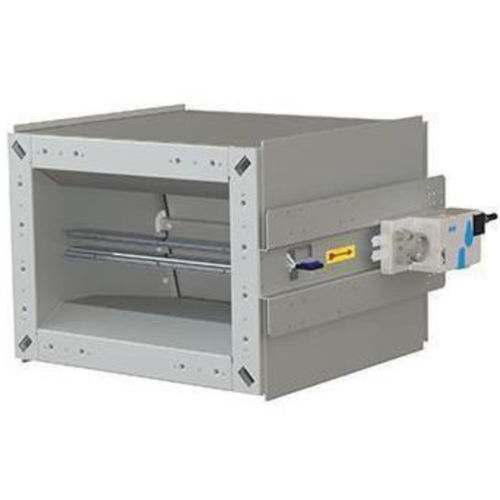

Регулятор расхода воздуха VRF Vent

Обзор
Регуляторы расхода VRFvent управляют постоянным или переменным объемным расходом в прямоугольных воздуховодах систем Comfort Air Technology независимо от давления на входе. Возможна реализация полной преграды. Привод и управление осуществляются с использованием внешней энергии (электрический или пневматический). Сечения корпуса соответствуют рекомендуемым длинам ребер по DIN EN 1505, что позволяет выбрать максимально возможное пропускное сечение даже при ограниченном пространстве для установки.

Ключевые особенности

• Высокая точность управления и потенциал энергосбережения – оптимизированное по потоку двухступенчатое сопло с минимальными потерями давления для обеспечения высокого эффективного давления даже при низких скоростях воздуха (принцип VenturiControl).
• Универсальность – подходит для установки различных типов/компонентов регуляторов.
• Варианты комбинаций – совместим с приводами с возвратом пружиной или высокоскоростными приводами.
• Режимы измерения – доступны динамический (VRFvent) и статический (VRFvent-s) варианты.
• Простота настройки – возможна доустановка на месте; положение заслонки читается снаружи.
• Простота монтажа – фланцы со слotted отверстиями (или скользящие гаечные корзины для изолированной версии).

Краткие технические данные
Технические данные при LpA = 35 dB(A): примеры расходов: 70 м³/ч и 200 м³/ч (см. паспорт для полного диапазона). Диапазон перепада давления: до 1000 Па.

Габариты (Длина x Ширина x Высота в мм)
200 x 100-1200 x 400

Конструкция / Опции

• Статическая версия (для загрязненного воздуха) — опция
• Изоляционный кожух — опция
• Аксессуары для глушителя — опция
• Корпус: оцинкованная сталь
• Принцип измерения: динамический (для незагруженного воздуха) и статический

Применение и принцип работы
Изделие использует принцип VenturiControl компании LTG для достижения низких потерь давления при высокой точности. Разработано для прямоугольных воздуховодов, поддерживает внешний привод (электрический или пневматический). Применимо в случаях, когда требуется управление расходом независимо от входного давления; при необходимости возможна реализация полной преграды.

Технические характеристики

• Принцип измерения: VenturiControl; динамический (VRFvent) и статический (VRFvent-s).
• Привод: внешняя энергия (электрическая или пневматическая).
• Объемный расход: примеры 70 м³/ч и 200 м³/ч; см. паспорт для полного диапазона.
• Диапазон перепада давления: до 1000 Па.
• Габариты (Д x Ш x В): 200 x 100-1200 x 400 мм.
• Опции: статическая версия, изоляционный кожух, аксессуары для глушителя.
• Материал корпуса: оцинкованная сталь.
• Стандарты: сечения корпуса соответствуют DIN EN 1505.
