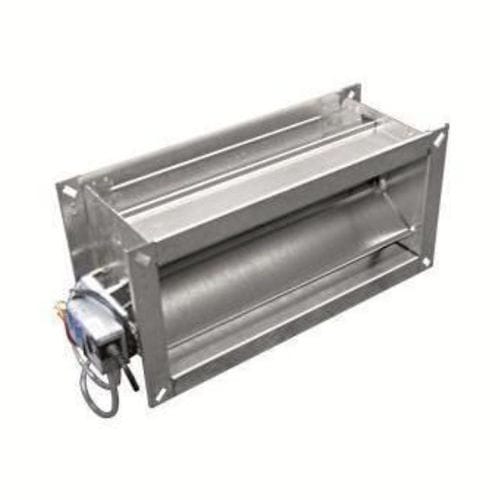

Регулятор расхода воздуха VRF Active

Обзор продукта
Регуляторы расхода VRF Active предназначены для управления постоянным или переменным объёмным расходом воздуха в прямоугольных воздуховодах систем Comfort Air Technology, вплоть до полного перекрытия, независимо от давления на входе. Доступны с динамическим (VRFactive) и статическим (VRFactive-s) принципом измерения. Активация и управление осуществляются от внешнего электрического питания. Сечения корпуса соответствуют рекомендованным длинам кромок по DIN EN 1505, что позволяет обеспечить максимально возможное сечение потока даже в стеснённых условиях установки. Корпус с фланцами и продольными отверстиями; изолированные версии с гроверами (клеточными гайками).

Ключевые особенности

• Высочайшая точность регулирования в диапазоне низких скоростей воздуха за счёт усиления разницы давлений
• Энергоэффективность — минимальные потери давления благодаря небольшому элементу перепада давления
• Очень короткая конструкция, нечувствительная к входящему потоку, простая интеграция
• Оптимизированная конструкция с высокой герметичностью
• Также доступна со статическим измерением перепада давления — подходит для лабораторий и больниц

Эффективный метод: картографическая измерительная система LTG ActiveControl

• Высочайшая точность измерения среди известных систем в диапазоне низких скоростей воздуха
• Совмещает чрезвычайно короткие монтажные длины с максимальной точностью регулирования при низких скоростях воздуха
• Нечувствителен к потоку входящего воздуха благодаря оптимизированному маршруту воздуха к измерительному элементу
• Макс. отклонение 5 % на номинальном расходе (Vnenn)

Технические данные (кратко)

• Диапазон объёмного расхода: 17 – ок. 300 м³/ч
• Коэффициент регулирования: 10:1
• Диапазон перепада давления: до 1000 Па
• Герметичность корпуса: DIN EN 1751 класс C
• Плотное перекрытие по DIN EN 1751: класс 4 (200 x 100: класс 3)
• Отклонение регулирования: макс. 5 % от номинального расхода (Vnenn)

Габариты (Д × Ш × В, мм)
200 × 100 – 1200 × 400
Монтажная длина [мм]: 135 – 420

Конструкция / Опции

• Варианты корпуса: оцинкованная сталь, покрытие, нержавеющая сталь (опция)
• Аналоговое управление; BACnet (опция); Modbus (опция); аналоговое/цифровое шиноуправление
• Принципы измерения: динамический (для чистого воздуха), статический (для загрязнённого воздуха, опция)
• Аксессуары: глушитель SDE (опция); MP (опция); ручное регулирующее устройство (опция); изоляционная оболочка (опция)

Технические характеристики

• Наименование / модель: VRF Active
• Тип: регулятор объёмного расхода переменного типа (доступны динамический и статический принципы измерения)
• Диапазон расхода: 17 – ок. 300 м³/ч
• Коэффициент регулирования: 10:1
• Диапазон перепада давления: до 1000 Па
• Герметичность корпуса: DIN EN 1751 класс C
• Плотное перекрытие: DIN EN 1751 класс 4 (200 × 100: класс 3)
• Отклонение регулирования: макс. 5 % от номинального расхода (Vnenn)
• Габариты (Д × Ш × В мм): 200 × 100 – 1200 × 400
• Монтажная длина: 135 – 420 мм
• Материалы / опции: оцинкованная сталь, покрытие, нержавеющая сталь (опция); изоляционная оболочка (опция)
• Управление / интерфейсы: аналоговое; BACnet (опция); Modbus (опция); аналоговое/цифровое шиноуправление
• Аксессуары / опции: глушитель SDE (опция); MP (опция); ручное регулирующее устройство (опция)
