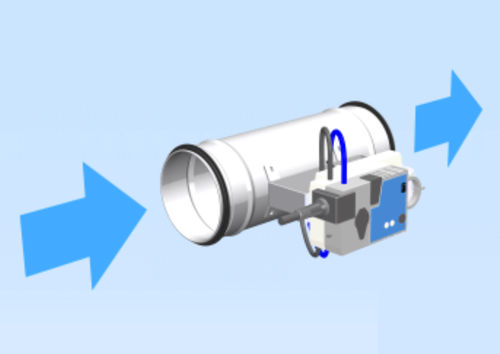

Регулятор расхода воздуха VRE Active

Обзор
Регулятор расхода VRE Active (VRE Active) обеспечивает регулирование постоянного или переменного объёма воздуха в круглых воздуховодах систем Comfort Air Technology независимо от давления на входе. Возможна полная перекрывающая заслонка. Доступны версии для динамического (VRactive) и статического (VRactive-s) измерения. Привод и управление — электрические (требуется внешнее питание). Корпус имеет вставные концы с губчатыми уплотнениями, совместимыми с воздуховодами по DIN EN 1506 / DIN EN 13180.

Ключевые преимущества

• Высочайшая точность регулирования в диапазоне низких скоростей воздуха за счёт усиления перепада давления
• Энергоэффективность — минимальное падение давления благодаря компактному элементу перепада давления
• Очень короткая конструкция, нечувствительная к входному потоку, упрощающая интеграцию
• Оптимизированная конструкция с особенно высокой герметичностью
• Также доступна с статическим измерением перепада давления — подходит для лабораторий и больниц

Область применения и указания по конструкции
Разработан для установки в круглых воздуховодах систем ОВК и Comfort Air Technology, требующих точного регулирования расхода. Для чистого воздуха выбирайте динамическую версию измерения, для загрязнённого — статическую. Предлагаются различные варианты корпуса и материалов для разных условий монтажа и эксплуатации.

Конструкция / Опции

• Аналоговое управление
• Варианты корпуса
• MP (опция)
• Оцинкованная сталь
• Интерфейс BACnet
• Глушитель SDE (опция)
• Интерфейс Modbus
• Варианты принципа измерения
• Покрытие (опция)
• Динамическое измерение (для не загрязнённого воздуха)
• Статическое измерение (для загрязнённого воздуха) (опция)
• Нержавеющая сталь (опция)
• Устройство ручной настройки (опция)
• Изоляционный кожух (опция)
• Аналоговое / цифровое управление (шина)

Детали продукта
Высокая точность регулирования при низких скоростях воздуха, низкий перепад давления и очень короткая длина установки делают VRE Active подходящим для энергоэффективных ОВК-приложений, требующих точного регулирования расхода и герметичного перекрытия.

Технические характеристики

• Диапазон расхода: 27 – ок. 4500 м³/ч
• Коэффициент регулирования: 10 : 1
• Диапазон перепада давления: до 1000 Па
• Протечка корпуса по DIN EN 1751: класс A (опционально класс C)
• Герметичное перекрытие по DIN EN 1751 класс 4 (DN 100 и 125: класс 3)
• Отклонение регулирования: макс. 5% от V
• Размеры [мм]: Ø 100 – 400
• Длина установки [мм]: 135 – 420
