Бортовой приемопередатчик связи LUN 3520 - это УКВ-УВЧ приемопередатчик, предназначенный для связи между воздушными судами с помощью встроенного переговорного устройства, для связи между экипажем воздушного судна и для связи с наземными средствами управления воздушным движением. Он работает с шагом канала 25 кГц и 8,33 кГц.
Основной блок состоит из блока передатчика-приемника, подпружиненной рамы, блока управления, блока переключателей и блока низкой частоты.
Приемопередатчик реализован как система отдельных блоков, сочетание которых позволяет достичь оптимального применения, конфигурируемого для любого типа самолета, вертолета или устройства управления воздушным движением. Его технические параметры соответствуют нормам ИКАО и стандартам НАТО. По своим характеристикам и параметрам он сопоставим с приемопередатчиками, используемыми в армиях стран-членов НАТО. Он часто используется для модернизации самолетов и вертолетов, произведенных в Чешской Республике или России.
Для двухсторонней симплексной фонической радиосвязи
Блок приемо-передатчик является отдельным блоком бортового приемопередатчика связи LUN 3520. Он производится в нескольких вариантах. Он содержит источник питания, приемник, передатчик, синтезатор частоты, схемы дистанционного управления, схемы тестирования и аварийного приемника.
Обеспечивает двухстороннюю симплексную фоническую радиосвязь на любом канале в диапазоне VHF (117,975-155,975) и UHF (220,000-399,975) МГц.
Шаг канала в диапазоне VHF составляет 25 кГц и 8,33 кГц, а в диапазоне UHF - 25 кГц.
Блок трансивера установлен в подпружиненной раме.

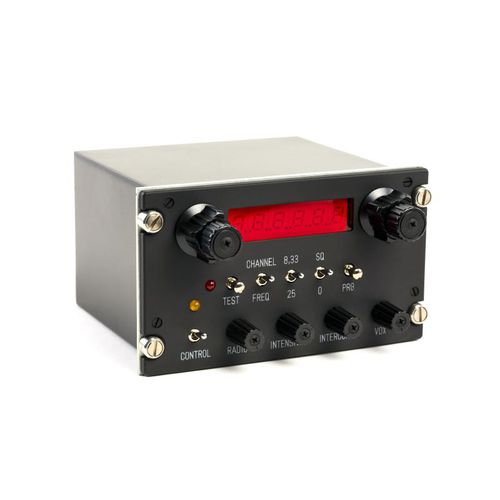

Блоки управления
Дистанционное управление трансивером
---
