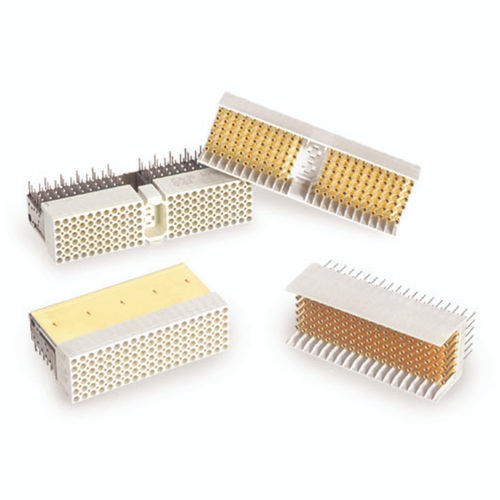

Надежная 2-мм система разъемов объединительной платы представляет собой решение, соответствующее стандарту PICMG Compact PCI, и предоставляет инженерам передовую систему межсоединений, отвечающую требованиям критически важных приложений в коммерческих аэрокосмических, космических и оборонных сегментах рынка.
Особенности и преимущества
Взаимозаменяемость с системами cPCI COTS
Модульная конструкция для стандартных конфигураций 3U/6U
Невосприимчивость к ударным и вибрационным нагрузкам
Доступны версии, сертифицированные NASA GSFC
Обратный пол по отношению к коммерческим 2-мм изделиям
Возможность установки ключа для правильного сопряжения
Экранирование EMI/RFI
Обзор
В разъемах cPCI используется превосходная технология гиперболоидных контактов Hypertac, известная своей невосприимчивостью к ударам и вибрациям. Контакты Hypertac диаметром 0,4 мм, расположенные на объединительной плате по центральной линии 2 мм в шесть рядов, обеспечивают номинальный ток 1 А и скорость передачи данных до 3,125 Гбит/с при сопротивлении контактов менее 8 мОм. По сравнению с жесткими метрическими разъемами COTS, система имеет конфигурацию с обратным полом и выпускается в 95- и 110-позиционном исполнении. Решение полностью взаимозаменяемо с системами Compact PCI COTS (commercial off the shelf), соответствует стандарту IEC 1076-4-101 и является единственным разъемом cPCI, одобренным NASA для космических полетов.
---
