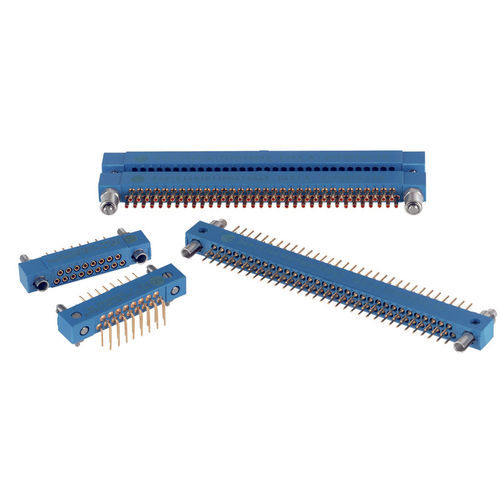

Высоконадежные соединители серии KN, соответствующие стандарту MIL-DTL-55302, предлагают сигнальные контакты, предназначенные для сложных оборонных, коммерческих аэрокосмических и космических применений. Двух- и трехрядные серии эквивалентны MIL-DTL-55302 и обеспечивают гибкость, недоступную при использовании других соединителей. Эта серия также выпускается в исполнении, соответствующем классу Space Grade. KNB и KNC также представлены с квалификацией ESA.
Характеристики и преимущества
Технология гиперболоидных контактов Hypertac®
Срок службы до 5 000 циклов при стыковке и расстыковке
Поставляются в двух- и трехрядных сериях с 17 и 160 контактами
0.100 [2,54] по центру (соседние ряды смещены на 0,050 [1,27] для обеспечения прямолинейности печатных дорожек)
Прямое погружение, пайка под прямым углом, обжим, паяльная чашка и заделка Wire Wrap®
0.штырьки/гнезда диаметром 024 [0,60] рассчитаны на силу тока 3 А (версия ESA - на силу тока 5 А)
Среднее усилие вставки/извлечения 1 унция на контакт
Контакты снимаются со стороны проводки (передний съемный, задний съемный)
Выравнивание и установка ключей обеспечивается торцевыми направляющими - 36 комбинаций (изменяемых пользователем)
Сопротивление контактов менее или равно 8 мОм
Мужские или женские контакты и направляющие могут быть как в вилке, так и в розетке
Устойчивость к ударным и вибрационным нагрузкам
Соединители серии KN, соответствующие стандарту MIL-DTL-55302, выпускаются в двух- и трехрядных конфигурациях, разработанных по легендарной гиперболоидной технологии Hypertac®. Они были разработаны как высоконадежные соединители для печатных плат с количеством контактов от 17 до 160, которые широко используются в оборонной, коммерческой аэрокосмической и космической отраслях. Конкретные номера деталей, соответствующих требованиям ESA и космическим стандартам, приведены в каталоге KNB/KNC/KND.
---
