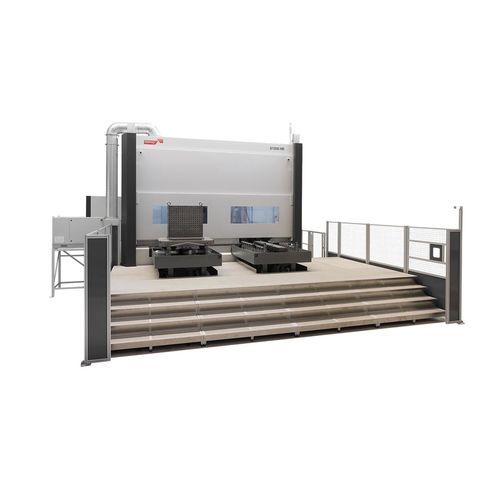

Обрабатывающий центр 5 осей S1250 HD

горизонтальныйдля авиационно-космической промышленностидля титана

Обзор
S1250 HD предназначен для тяжёлой одновременной 5-осевой обработки деталей из титана и Inconel благодаря отличным статическим и динамическим характеристикам. Гидростатические направляющие дают существенное преимущество при обработке титана: повышенная жёсткость и демпфирование позволяют увеличить глубину резания и сократить время черновой обработки, а также улучшить чистовую обработку за счёт снижения качания колонны и возможности больших ускорений и более быстрых 5-осевых перемещений.

Применения

• Конструкционные детали из титана — скорости съёма материала > 800 cm³/min при обработке титана
• Малые шасси — примерно на 30 % более производительны для труднообрабатываемых металлов, таких как титан или Inconel
• Титановые корпуса — до 30 % прироста производительности для твёрдых металлов

Мировой рекорд / Производительность
Совместно со Starrag Tools и Starrag Technologies S1250 HD достиг скорости съёма материала 1 516 cm³/min при обработке конструкционных компонентов из Ti6Al4V, продемонстрировав эталонные показатели в тяжёлом механическом обработке титана.

Шпиндели
Starrag обладает обширным опытом по шпинделям и поставил более 2000 единиц. Для труднообрабатываемых материалов конструкция шпинделей Starrag повышает производительность за счёт:

• коротких, прочных шпиндельных валов для повышенной жёсткости
• компактной конструкции для улучшенного контура при столкновениях и сокращения вылета инструмента
• характеристик крутящего момента, настроенных для обработки твёрдых материалов

Конструкция станка и размеры
S1250 HD — единственная в своём классе машина с гидростатическими направляющими. Очень жёсткая конструкция в сочетании с массивными предварительно нагруженными гидростатическими направляющими повышает динамику и производительность черновой обработки. Максимальная вместимость заготовки: 1000 x 1250 мм, до 5000 кг. Компактные жёсткие фрезерные головки позволяют использовать более короткие инструменты для дополнительной стабильности.

Обработка инструментов
Станок комплектуется магазинами и автопоменщиками инструмента Starrag, доступны варианты до 465 мест на станок (HSK-A125). Цепные и башенные магазины предлагают:

• быструю и надёжную конструкцию, проверенную на сотнях станков
• загрузку инструмента во время обработки
• широкий выбор размеров магазинов и опций

Точность и технологическая способность
Спроектирован для надёжного производства в менее чем идеальных условиях (например, колебания температуры или отсутствие длительного прогрева), что снижает частоту измерений CMM и уменьшает энергозатраты на термическую стабилизацию.

Дополнительная информация
Высокопроизводительный синхронный 5-осевой обрабатывающий центр, оптимизированный для тяжёлой обработки титана и Inconel. Компактные фрезерные головки повышают жёсткость и стабильность, увеличивая достигаемые скорости съёма материала.

Технические характеристики / Спецификации

• Семейство модели: S1250 HD
• Тип станка: гидростатический 5-осевой обрабатывающий центр
• Максимальная вместимость заготовки: 1000 x 1250 мм
• Максимальная масса заготовки: 5000 кг
• Гидростатические направляющие: да — предварительно нагруженные гидростатические направляющие
• Типичные скорости съёма материала: > 800 cm³/min (титан); мировой рекорд 1 516 cm³/min (Ti6Al4V)
• Опыт по шпинделям: > 2000 единиц поставлено на рынок
• Характеристики шпинделя: короткие/прочные валы для жёсткости; компактная конструкция для улучшенного контура столкновения; крутящий момент оптимизирован для обработки твёрдых материалов
• Ёмкость магазина инструментов: до 465 мест (HSK-A125)
• Конфигурация осей: синхронные 5 осей
