Анемобарометрическая установка для дрона 2.0

Обзор

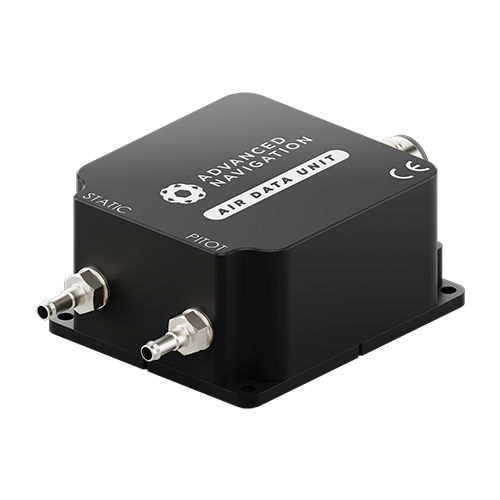

Air Data Unit 2.0 (ADU2) обеспечивает высокоточные измерения воздушной скорости по Пито‑прибору, барометрической высоты и внешней температуры для воздушных платформ. Доступна в трёх вариантах (ADU2-10, ADU2-30, ADU2-100) и заменяет устаревшую Air Data Unit 1.0.

Интеграция и применение
При интеграции с инерциальной навигационной системой (INS) Advanced Navigation, например Certus Evo, ADU2 поставляет точные аэроданные для ограничения дрейфа INS, повышая стойкость навигации и увеличивая время работы, дальность и точность положения/курсирования БПЛА в условиях отсутствия или подавления GNSS.

Особенности

• Точное измерение аэроданных: Датчики абсолютного и дифференциального давления и датчик внешней температуры для точных значений скорости, высоты и температуры.
• Тепловая стабильность: Заводская калибровка обеспечивает стабильность измерений в пределах заданного температурного диапазона.
• Навигационная устойчивость: Снижает дрейф инерциальной навигации при нарушениях GNSS.
• Прочный компактный корпус: Небольшие габариты, масса и энергопотребление (60 × 50 × 29 мм; 120 г) для надёжной работы на беспилотных платформах.

Доступные материалы
Для загрузки доступны: технический паспорт, онлайн‑руководство, 3D‑модели, утилита Air Data Unit Viewer и прошивки/обновления прошивки.

Примечания
Air Data Unit 1.0 достигла конца срока службы; ADU2 — её поколение‑замена. Параметры производительности приведены при условии сопряжения с INS Advanced Navigation Certus Evo. Превышение указанных предельных дифференциальных давлений (75 kPa) может привести к необратимому повреждению устройства.

Технические характеристики

• Варианты: ADU2-10, ADU2-30, ADU2-100
• Макс. скорость (ADU2-10): 63 m/s (122 kt)
• Макс. скорость (ADU2-30): 111 m/s (215 kt)
• Макс. скорость (ADU2-100): 201 m/s (390 kt)
• Мин. скорость (полная точность) (ADU2-10): 8.0 m/s (16 kt)
• Мин. скорость (полная точность) (ADU2-30): 15 m/s (29 kt)
• Мин. скорость (полная точность) (ADU2-100): 25 m/s (49 kt)
• Разрешение скорости: 0.00005 m/s (0.0001 kt)
• Измеряемый диапазон высот: 0–10 300 м (0–34 000 ft)
• Разрешение высоты: 0.001 m (0.003 ft)
• Диапазон температур (полн. точн.): -20 до 60 °C
• Диапазон температур (рабочий): -40 до 85 °C
• Допустимое дифференциальное давление*: 75 kPa (превышение может необратимо повредить устройство)
• Рабочее входное напряжение: 5–35 V (±10%)
• Защита входа: 40 V
• Защита от обратной полярности: 100 V
• Потребление (тип.): 40 mA @ 5 V
• Размер штуцера давления (альтернативный размер поддерживается): 4 mm
• Габариты: 60 × 50 × 29 мм
• Масса: 120 г
• Интерфейс: RS232 / RS422
• Скорость передачи: 9600 bps до 1 Mbps
• Протокол: Advanced Navigation Packet Protocol (ANPP)
• Частота выходных данных: 20 Hz
• Примечание по производительности: Производительность основана на сопряжении с INS Advanced Navigation Certus Evo.
• Ключевые даты (программа вывода продукта из эксплуатации): 16.02.2026 — NRND & Last Time Buy; 16.02.2027 — Last Time Ship; 16.02.2028 — End of Support.
