Обзор продукта

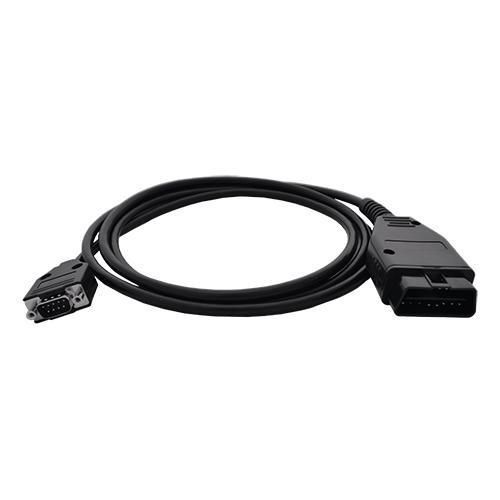

OBDII Odometer — это интеллектуальный интерфейсный кабель, который взаимодействует с бортовым компьютером автомобиля для предоставления скорости автомобиля в качестве внешней помощи для продвинутых INS (инерциальных навигационных) решений. Устройство выводит скорость автомобиля в реальном времени через последовательный интерфейс RS232 и при подключении к INS-продукту позволяет повысить точность навигации при отсутствии GPS.

Особенности

• Определение скорости ABS и заднего хода: Получает очень точную, высокоразрешающую скорость автомобиля из ABS-системы на некоторых автомобилях. На других транспортных средствах скорость обеспечивает трансмиссия. Некоторые автомобили также предоставляют обнаружение заднего хода по положению коробки передач.
• Миниатюрный прочный дизайн: Миниатюрный встроенный дизайн, который легко установить в любой автомобиль; прочный корпус из ABS-пластика и кабели с защитой от натяжения.
• Надежность: Построен на безопасно-ориентированной операционной системе реального времени, программное обеспечение разработано и протестировано в соответствии со стандартами безопасности. Аппаратное обеспечение спроектировано по MIL-спецификациям и имеет полную гальваническую развязку питания и связи.

Загрузки (кратко)

• Технический паспорт (Datasheet): Версия 1.2 (01 Sep 2021)
• Руководство (Reference Manual): Версия 1.3 (07 Oct 2022)
• OBDII Odometer Viewer: Версия 1.2 (28 Jan 2022) — базовая Java-утилита для просмотра данных OBDII Odometer.
• OBDII Odometer SDK: Версия 1.0 (25 May 2018) — свободные от роялти примеры исходного кода для взаимодействия через AN Packet Protocol (C/C++, Java, .Net C#).
• Прошивка (Firmware): Версия 1.2 (5 Sep 2022) — прошивка для всех аппаратных версий; журнал изменений доступен в руководстве.

Характеристики / Технические спецификации

• Поддерживаемые протоколы:
  • ISO 9141-2
  • ISO 11898
  • ISO 14230-4
  • ISO 15765
  • ISO 15765-4
  • SAE J1850 VPW
  • SAE J1850 PWM
  • SAE J1939
  • Другие протоколы, специфичные для производителей
• Интерфейс: RS232
• Изоляция интерфейса: Оптически изолирован
• Скорость: 115200 бод
• Протокол: AN Packet Protocol
• Частота выходных данных: 10 Hz
• Рабочее напряжение: 9–16 В
• Защита входа: Импульсные перенапряжения; Перенапряжение и понижение напряжения; Brown Out; Обратная полярность
• Источник питания: Разъем OBDII (питание от автомобиля)
• Потребление энергии (типичное): 0,72 W
• Температура эксплуатации: -40 °C до 85 °C
• Защита от внешних воздействий: IP54
• Вес: 202 грамма
