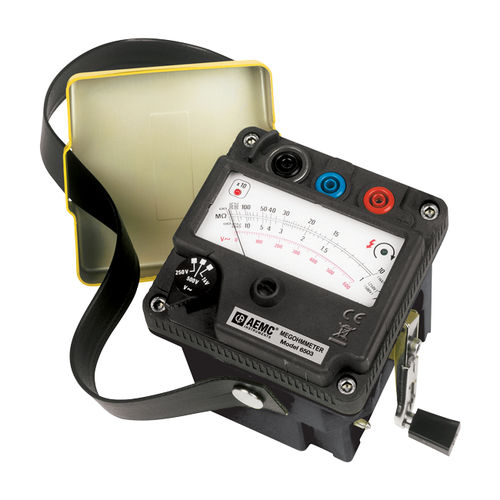

Мегаомметр модели 6503 - это компактный, автономный, ручной истинный мегаомметр®. Этот практичный и надежный прибор предназначен для широкого спектра работ на предприятиях и в полевых условиях, таких как приемо-сдаточные испытания и профилактическое обслуживание проводки, кабелей, распределительных устройств и двигателей. Простой ручной пульт управления обеспечивает стабильное постоянное напряжение на выходе во всем диапазоне, что позволяет получать стабильно надежные показания. Модель 6503 имеет три испытательных напряжения для проверки сопротивления изоляции: 250 В, 500 В и 1000 В. Испытательное напряжение генерируется полностью во всем диапазоне измерений.
Измерение напряжения переменного тока
Диапазон - от 0 до 600 В переменного тока
Точность - ±3% от шкалы
Диапазон частот - от 45 до 450 Гц
Входной импеданс - 100 кОм (приблизительно)
Измерение изоляции
Испытательное напряжение / диапазон сопротивлений - 250 В: от 1 до 11 МОм; от 11 до 500 МОм
500 В: от 1 до 11 МΩ; от 11 до 500 МΩ
1000 В: от 10 до 110 МОм; от 110 до 5000 МОм
Точность измерения - 2,5% от длины шкалы
Ток короткого замыкания - 5 мА (макс.)
Автоматический разряд - 8 с/мкФ
Характеристики
Источник питания - ручной, тестовое напряжение достигается примерно при 140 об/мин
Размеры - 4,7 x 4,4 x 5,3" (120 x 111 x 135 мм) с крышкой
Масса - 2,5 фунта (1,1 кг)
Рабочая температура - от 14° до +113°F (от -10° до +45°C); относительная влажность 75%
Температура хранения - от -4° до +176°F (от -20° до +80°C); 90%
Степень защиты IP - IP 54 с крышкой; IP 52 без крышки
Соответствие требованиям безопасности - EN 61010-1, 600 В CAT II, 300 В CAT III, степень загрязнения 2
---
