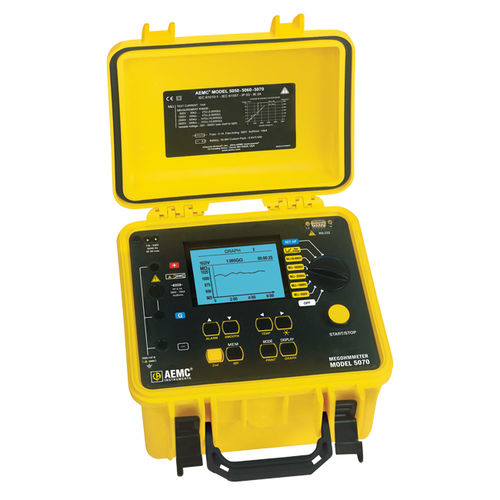

Мегаомметр модели 5070 представляет собой полностью автоматизированный графический тестер изоляции с напряжением 5000 В. Этот истинный мегомметр® имеет возможность выбора и программирования испытательного напряжения (от 40 до 5100 В) и программируемой температурной коррекции показаний сопротивления. Модель 5070 является единственным мегаомметром, предлагающим как графическую схему испытания прямо на приборе, так и цифровое представление результатов испытания. Прибор оснащен большим графическим дисплеем с пятистрочным буквенно-цифровым отображением и графиком. Также имеется возможность программирования до трех ступенчатых профилей напряжения, каждый из которых содержит до пяти ступеней. Модель 5070 оснащена портом RS-232, который позволяет конфигурировать прибор и запускать тест с ПК. Результаты испытаний могут быть выведены непосредственно на принтер с помощью программного обеспечения для построения графиков и анализа DataView®.
Измерение напряжения переменного/постоянного тока
Диапазон - от 1 до 4000 В
Точность - от 1 до 99,9 В: ±(1% R + 5ct)
от 100 до 4000 В: ±(1% R + 3ct)
Разрешение - от 1 до 99,9 В: 0,1 В
от 100 до 999 В: 1 В
от 1000 до 4000 В: 2 В
Частотный диапазон - от 1 до 2500 В: постоянный ток или от 15 до 500 Гц
от 2501 до 4000 В: постоянный ток
Входной импеданс - 750kΩ или 3MΩ (зависит от диапазона)
Измерение изоляции
Испытательное напряжение / диапазон сопротивлений - 500 В: от 30 кОм до 2 ТОм
1000 В: от 100 кОм до 4 кОм
2500 В: от 100 кОм до 10 кОм
5000 В: от 300 кОм до 10 кОм
Переменное напряжение - от 40 до 5100 В
Автоматический разряд - время разряда 3, 10, 20% (выбирается пользователем) от испытательного напряжения
Общие характеристики
Программируемая сигнализация - Да
DAR - PI - DD - R(t) - Да
Режим нарастания - нет
---
