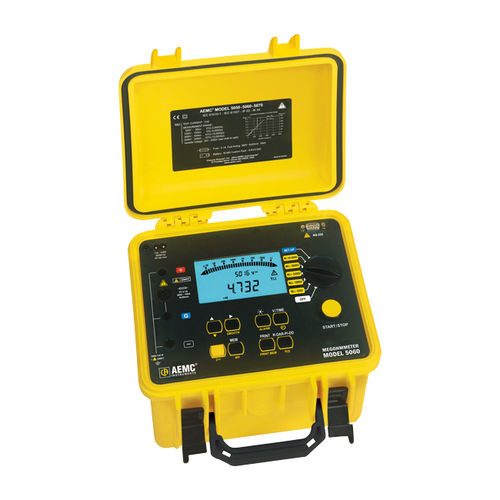

Цифровой/аналоговый мегомметр модели 5060 представляет собой новейшую разработку в области тестеров изоляции на 5000 В. Особенности прибора включают автоматический расчет и представление коэффициента диэлектрической абсорбции (DAR), индекса поляризации (PI) и диэлектрического разряда (DD). Истинный мегомметр модели 5060 отображает испытательное напряжение, сопротивление изоляции и ток утечки во время испытания. Емкость образца и напряжение разряда, присутствующее на тестовых выводах, отображаются по окончании испытания. Этот измерительный прибор разработан с максимальным уровнем встроенных средств безопасности. Модель 5060 может работать от встроенной аккумуляторной батареи или от сети переменного тока. Порт RS-232 обеспечивает возможность конфигурирования прибора и проведения теста с ПК. Отчеты о тестировании могут быть сформированы непосредственно на принтере или через ПК с помощью программы анализа DataView®.
Измерение напряжения переменного/постоянного тока
Диапазон - от 1 до 4000 В
Точность - от 1 до 99,9 В: ±(1% R + 5ct)
от 100 до 4000 В: ±(1% R + 3ct)
Разрешение - от 1 до 99,9 В: 0,1 В
от 100 до 999 В: 1 В
от 1000 до 4000 В: 2 В
Частотный диапазон - от 1 до 2500 В: постоянный ток или от 15 до 500 Гц
от 2501 до 4000 В: постоянный ток
Входной импеданс - 750kΩ или 3MΩ (зависит от диапазона)
Измерение изоляции
Испытательное напряжение / диапазон сопротивлений - 500 В: от 30 кОм до 2 ТОм
1000 В: от 100 кОм до 4 кОм
2500 В: от 100 кОм до 10 кОм
5000 В: от 300 кОм до 10 кОм
Переменное напряжение - от 40 до 5100 В
Автоматический разряд - время разряда 3, 10, 20% (выбирается пользователем) от испытательного напряжения
---
