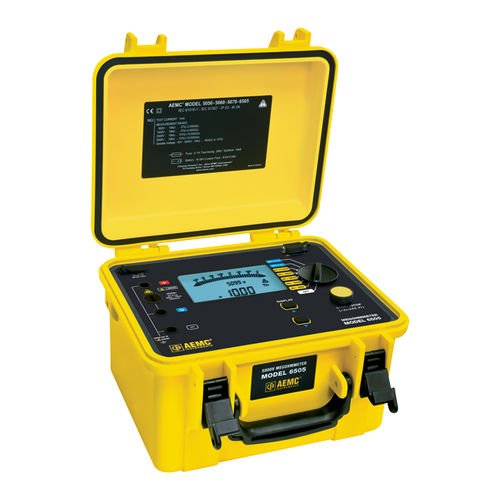

Мегаомметр модели 6505 представляет собой портативный прибор True Megohmmeter® в прочном полевом корпусе, работающий как от аккумулятора, так и от сети. Он выполняет измерения напряжения, изоляции и емкости. Этот прибор способствует повышению безопасности электроустановок и оборудования.
Функции прибора включают автоматический расчет и представление коэффициента диэлектрической абсорбции (DAR) и индекса поляризации (PI). Модель 6505 отображает испытательное напряжение, сопротивление изоляции и ток утечки во время испытания. По окончании испытания отображается емкость образца и напряжение разряда, присутствующее на тестовых выводах.
Модель 6505 имеет высокий уровень встроенных функций безопасности. В этом измерителе реализована функция блокировки тестирования, которая не позволяет подавать тестовое напряжение при обнаружении образца под напряжением. Для обеспечения безопасности эксплуатации тестовые клеммы утоплены.
Измерение напряжения переменного/постоянного тока
Диапазон( - (от 1 до 4000) В
Точность - (1 - 99,9) В: ±(1 % R + 5 ct)
(от 100 до 4000) В: ±(1 % R + 3 ct)
Разрешение - (от 1 до 99,9) В: 0,1 В
(100 - 999) V: 1 V
(от 1000 до 4000) V: 2 V
Диапазон частот( - (1 - 2500) В: постоянный ток или (15 - 500) Гц
(от 2501 до 4000) В: постоянный ток
Входной импеданс - 750 кΩ или 3 MΩ (зависит от диапазона)
Измерение изоляции
Испытательное напряжение / диапазон сопротивлений - 500 В: от 10 кОм до 2 ТΩ
1000 В: от 10 кОм до 4 ТΩ
2500 В: от 10 кΩ до 10 ТΩ
5000 В: от 10 кΩ до 10 ТΩ
Переменное напряжение - (от 40 до 5100) В
Автоматический разряд - время разряда 40 % от испытательного напряжения
Общие характеристики
Программируемая сигнализация - Да
DAR - PI - Да
Темповый режим - нет
Ступенчатый режим - нет
Измерение емкости - (0,005 - 49,99) мкф
---
