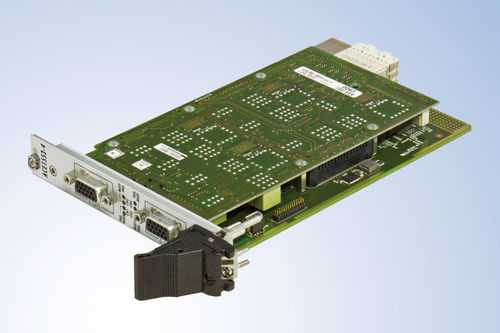

Анализатор протокола MIL-STD-1553 ACE1553-3U-x

ACE1553-3U-x - представитель нового семейства компактных модулей PCI-Express/PXI-Express компании AIM, предназначенных для анализа, моделирования, мониторинга и тестирования Шин данных MIL-STD-1553A/B, обеспечивающих 1, 2 или 4 потока шин с двойным резервированием. Одновременно выполняет функции контроллера шины, нескольких удаленных терминалов (31) и монитора хронологической/почтовой шины Возможность физического воспроизведения - электрическое восстановление и повторное воспроизведение ранее записанных файлов записей MIL-STD-1553A/B на физическом уровне MIL-STD-1553A/B с отличной точностью синхронизации Опциональный MILScope™ со встроенным АЦП для тестирования и проверки формы сигнала MIL-STD-1553 и обнаружения неисправных состояний шины без использования внешнего осциллографа Доступны версии с ограниченной функциональностью (Single Function или Simulator Only), а также варианты с расширенным температурным диапазоном Возможность обработки до 5 сигналов дискретного ввода/вывода общего назначения (GPIO), которые могут контролироваться или управляться Общий дизайн аппаратного ядра В модулях ACE1553-3U-x используется аппаратный дизайн AIM 'Common Core', использующий технологию FPGA в сочетании с RISC-процессорами (Bus Interface Units) для поддержки работы с протоколом шины MIL-STD-1553 для точного планирования моделируемых сообщений, действующих в качестве контроллера шины и/или нескольких удаленных терминалов, а также временной метки полученных сообщений с разрешением 1 мкс для работы с монитором шины. Бортовая обработка - синхронизация времени IRIG-B Использование бортовых процессоров для обработки протоколов MIL-STD-1553 и большого объема памяти обеспечивает автономную работу с минимальным взаимодействием с хост-компьютером для приложений реального времени.
