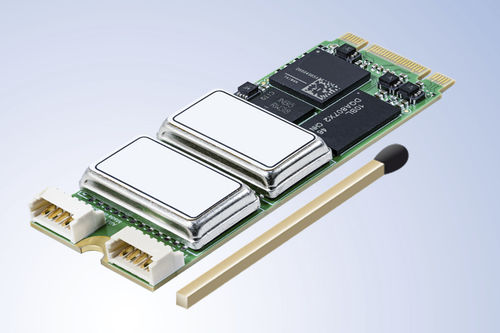

Анализатор протокола MIL-STD-1553 AM2E1553-x

AM2E1553-x - это новый модуль M.2 PCI Express Card от AIM, предназначенный для встраиваемых приложений MIL-STD-1553B и выполненный в ультракомпактном форм-факторе. Надежная и малопотребляющая карта M.2 PCI Express с однопоточным или двухпоточным интерфейсом MIL-STD-1553 Диапазон рабочих температур: от -40°C до +85°C Хорошо подготовлена для встраиваемых приложений, требующих быстрой и автономной загрузки в рабочий режим Контроллер шины, несколько удаленных терминалов (31) и хронологический/почтовый монитор шины Поддерживает 2 авиационных дискретных входных и 2 авиационных дискретных входных/выходных сигнала для мониторинга или генерации. Кроме того, предусмотрены триггерные входы и триггерные выходы. Аппаратный дизайн с общим ядром В модулях AM2E1553-x используется аппаратный дизайн AIM 'Common Core' с использованием нескольких встроенных процессоров на базе FPGA для поддержки обработки протокола шины MIL-STD-1553 для точного планирования моделируемых сообщений, действующих в качестве контроллера шины и/или нескольких удаленных терминалов, а также временной метки полученных сообщений с разрешением 1 мкс для работы монитора шины. Бортовая обработка - синхронизация времени IRIG-B Использование бортовых процессоров для обработки протоколов MIL-STD-1553 и большого объема памяти обеспечивает автономную работу с минимальным взаимодействием с главным компьютером для приложений реального времени. Встроенный декодер времени IRIG-B с синусоидальным выходом и режимом свободного хода обеспечивает синхронизацию временных меток на уровне системы.
