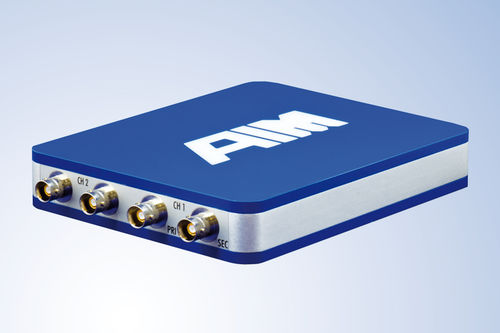

Анализатор протокола MIL-STD-1553 ANET1553-x

ANET1553-x является членом группы модулей AIM на базе Ethernet для анализа, моделирования, мониторинга и тестирования шин данных MIL-STD-1553A/B, обеспечивающих 1 или 2 двойных резервированных потока шины. Одновременно выполняет функции контроллера шины, нескольких удаленных терминалов (31) и монитора хронологической/почтовой шины Возможность физического воспроизведения - электрическое восстановление и повторное воспроизведение ранее записанных файлов записей MIL-STD-1553A/B на физическом уровне MIL-STD-1553A/B с отличной точностью синхронизации Доступны версии с урезанной функциональностью (однофункциональные или только для имитаторов) Возможность обработки 8 сигналов дискретного ввода/вывода общего назначения (GPIO), а также триггерного ввода/вывода Общий дизайн аппаратного ядра В модулях ANET1553-x используется аппаратный дизайн AIM 'Common Core', использующий технологию FPGA в сочетании с RISC-процессорами (Bus Interface Units) для поддержки работы с протоколом шины MIL-STD-1553 для точного планирования моделируемых сообщений, действующих в качестве контроллера шины и/или нескольких удаленных терминалов, а также временной метки полученных сообщений с разрешением 1 мкс для работы в режиме мониторинга шины. Бортовая обработка - синхронизация времени IRIG-B Бортовой процессор ASP (Application Support Processor), построенный на базе аппаратного устройства SoC (System on Chip), работает под управлением ОС Linux Linux OS. Это обеспечивает масштабируемую и гибкую платформу для размещения различных бортовых приложений. Встроенный кодер/декодер времени IRIG-B с синусоидальным выходом и режимом свободного хода предназначен для синхронизации временных меток на уровне системы. Пакет программного обеспечения для платы - дополнительное программное обеспечение для анализатора/плана тестирования Полнофункциональное программное обеспечение драйверов поставляется вместе с модулями ANET1553-x в виде комплексных пакетов программного обеспечения платы (BSP) для различных операционных систем
