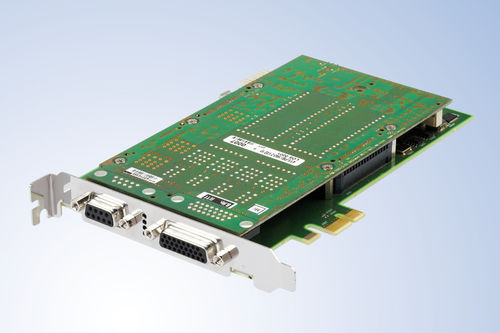

Анализатор протокола MIL-STD-1553 APE1553-x

APE1553-x - представитель нового семейства модулей PCI Express компании AIM, предназначенных для анализа, моделирования, мониторинга и тестирования Шин данных MIL-STD-1553A/B, обеспечивающих 1, 2 или 4 двойных резервированных потока шины в формате модуля стандарта 'Short Length PCIe'. Одновременно выполняет функции контроллера шины, нескольких удаленных терминалов (31) и монитора хронологической/почтовой шины Возможность физического воспроизведения - электрическое восстановление и воспроизведение ранее записанных файлов записи MIL-STD-1553A/B в физическом виде на MIL-STD-1553A/B с отличной точностью синхронизации Доступны версии с пониженной функциональностью (однофункциональные или только имитаторы), а также варианты с расширенным температурным диапазоном Дополнительный MILScope™ со встроенным АЦП для тестирования и проверки формы сигнала MIL-STD-1553 и обнаружения неисправных состояний шины без использования внешнего осциллографа Возможность работы с 8 дискретными сигналами ввода/вывода общего назначения (GPIO), которые можно контролировать или управлять ими. Для доступа к дискретным входам/выходам может быть поставлен дополнительный разветвительный кабель, занимающий место в слотовом кронштейне ПК Общий дизайн аппаратного ядра В модулях APE1553-x используется аппаратный дизайн AIM 'Common Core', использующий технологию FPGA в сочетании с RISC-процессорами (Bus Interface Units) для поддержки работы с протоколом шины MIL-STD-1553 для точного планирования моделируемых сообщений, действующих в качестве контроллера шины и/или нескольких удаленных терминалов, а также временной метки полученных сообщений с разрешением 1 мкс для работы с монитором шины. Бортовая обработка - синхронизация времени IRIG-B Использование бортовых процессоров для обработки протоколов MIL-STD-1553 и большого объема памяти обеспечивает автономную работу с минимальным взаимодействием с главным компьютером для приложений реального времени.
