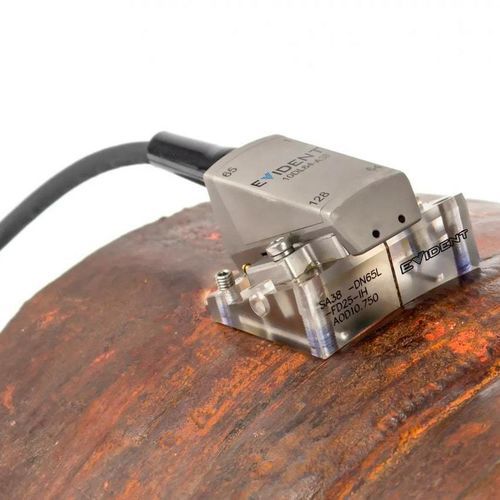

Ультразвуковой зонд с раструбом 2.25DM7X4-A17

DMAвысокочастотныйдля сварки

Общая информация
Дуальные матричные (DMA) и дуальные линейные (DLA) зонды — это парные фазированные антенные (phased-array) зонды, подключенные к одному разъему для выполнения транзит‑приёмных (TRL) продольных проверок сварных швов и прилегающего материала. Предназначены для измерения толщины и обнаружения дефектов в нержавеющих сталях, аустенитных и коррозионностойких сплавах, разнородных швах и зернистых материалах.

Преимущества

• Возможность передачи и приёма продольных волн в зернистых и крупнозернистых материалах
• Улучшенная глубина проникновения и отношение сигнал/шум в нержавеющей и коррозионностойкой стали, включая разнородные швы
• Высокие частоты и мелкие элементы для обнаружения очень мелких индикаций
• Несколько конфигураций (DMA и DLA) для подбора покрытия и области контроля

Зонды A28 и A38 Dual Linear Array (DLA)

• Варианты высокой частоты до 10 MHz для задач с высокой чувствительностью (например, HTHA, ползучесть, SOHIC)
• Двойные массивы по 32 (A28) или 64 (A38) элемента обеспечивают широкое покрытие при компактных габаритах
• Серии клиньев (wedges) для диаметров труб от 4.5 in. [114.3 mm] OD и больше
• Клинья с углами верха для пассивного фокусирования, покрывающие глубины фокусировки примерно от 4 мм до 95 мм (0.16 in. до 3.74 in.)
• Совместимы с universal holder и сканерами ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER и SteerROVER

Зонды A26 и A36 Dual Linear Array (DLA)

• Оптимизированы для сварных швов из нержавеющей стали (аустенитные, разнородные швы, наплавка)
• A26 (dual 32 элемента) подходит для толстостенных труб (40 mm–80 mm [1.6 in.–3.1 in.])
• A36 (dual 64 элемента) для сверхтолстостенных труб (≥80 mm [≥3.1 in.])
• Серии клиньев для диаметров труб от 8.625 in. [219 mm] OD и больше
• Совместимы с universal holder, ChainSCANNER и сканерами VersaMOUSE

Зонд A27 Dual Matrix Array (32 элемента, 16×2)

• Сконструирован для применения на сварных швах из нержавеющей стали (аустенитные, разнородные швы, наплавка)
• Подходит для труб средней толщины стенки
• Серии клиньев для диаметров труб от 4.5 in. [114.3 mm] OD и больше
• Совместим с universal holder, ChainSCANNER и VersaMOUSE

Зонд A25 16‑элементный Dual Linear Array

• Предназначен для инспекции сварных швов и наплавки из нержавеющей стали
• Применение на тонкостенных трубах с пассивной фокусной глубиной ≈ 6 mm [0.23 in.]
• Серии клиньев для диаметров труб от 1 in. до 4.5 in. [25.4 mm до 114.3 mm] OD
• Совместим со сканером COBRA™

Технические характеристики и размеры фазированных зондов
Part Number | Item Number | Частота (MHz) | Конфигурация | Всего элементов | Pitch (mm) | Высота элемента (mm) | Активная апертура (mm) | Внешние размеры mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

Технические характеристики / спецификации

• Конфигурации: Dual Matrix (DMA) и Dual Linear Array (DLA)
• Доступные частоты: 2.25 MHz, 4 MHz, 5 MHz, 10 MHz
• Общее число элементов: 32, 56, 64, 128 (в зависимости от модели)
• Типичные шаги (pitch): 0.3 mm, 0.75 mm, 1 mm, 2.71 mm
• Активные апертуры и высоты элементов указаны по моделям (см. таблицу)
• Пассивное фокусирование через углы клиньев для фокальных глубин ≈ 4 mm до 95 mm на отдельных моделях
• Опции клиньев для диаметров труб от 1 in. (25.4 mm) до 8.625 in. (219 mm) OD и больше (в зависимости от модели)
• Целевые применения: измерение толщины и инспекция дефектов, особенно для нержавеющей/аустенитной стали, коррозионностойких сплавов, разнородных швов, наплавки и зернистых материалов
• Совместимость со сканерами (в зависимости от модели): universal holder, ChainSCANNER™, VersaMOUSE, COBRA™, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER, SteerROVER
