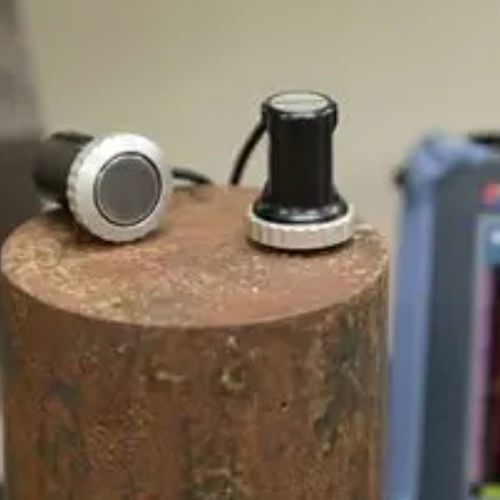

Ультразвуковой зонд с многоэлементными преобразователями 2L8-8X9-DGS1-P-2.5-OM

мембранныйнаклонный

Обзор продукта
Серия зондов A24 для ручного контактного контроля оснащена эргономичным корпусом серии Atlas, заменяемой уретановой мембраной толщиной 0,02 in (0,5 мм) и большой квадратной активной апертурой, что делает её подходящей для проверки как в цеху, так и на объекте. Доступны версии 2,0 MHz и 4,0 MHz с конфигурациями на 8 и 16 элементов и вариантами луча 58° сдвиговой волны и 0° продольной волны.

Особенности зонда

• A24 Atlas Series
• Заменяемая изнашиваемая поверхность для продления срока службы
• Универсальный диапазон сканирования: продольный 0° с возможностью ±30°
• Доступные частоты: 2,0 MHz и 4,0 MHz
• Стандартный корпус серии Atlas, совместимый с технологией phased array
• Идеально подходит для проверки:
  • Штифтов и болтов мостов
  • Заготовок/кованых изделий

Информация для заказа зондов
Part number | Item Number | Frequency (MHz) | Number of Elements | Pitch (mm) | Active Aperture (mm) | Elevation (mm) | Cable Length (m) | Nominal Refracted Beam Angle in Steel
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Shear Wave
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Shear Wave
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Longitudinal Wave
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Longitudinal Wave

Аксессуары
Part number | Item Number | Description
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Wear Face for A24 Case Type, 0.02-in. Thick, Package of 12 Clear Urethane Discs
MRN-24 | U8770389 | Protective Membrane Retaining Ring

Технические характеристики

• Серия: A24 Atlas Series
• Толщина мембраны: 0,02 in (0,5 мм) уретановая изнашиваемая поверхность
• Корпус: эргономичный корпус серии Atlas с заменяемой мембраной
• Апертура: большая квадратная активная апертура (8 мм или 16 мм в зависимости от модели)
• Частоты: 2,0 MHz и 4,0 MHz
• Типы луча: 58° сдвиговая волна и 0° продольная волна
• Количество элементов: 8 и 16 (зависит от модели)
• Шаги: 1,0 мм и 0,5 мм (зависит от модели)
• Высоты (Elevation): 9 мм и 16 мм (зависит от модели)
• Длина кабеля: 2,5 м (указанные модели)
• Типичные приложения: измерение толщины и обнаружение дефектов, штифты мостов, болты, кованые изделия
