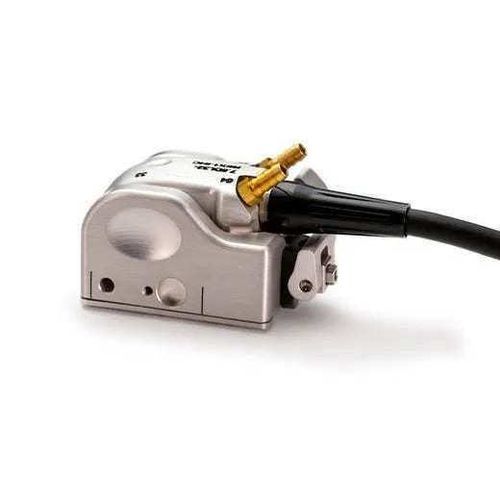

Ультразвуковой зонд с многоэлементными преобразователями 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW

лучевойс линией задержки

Обзор
Зонд REX1 Pulse-Receive (PR) Dual Linear Array™ (DLA) разработан для обследований на коррозию и обнаружения дефектов, расположенных близко к поверхности. PR‑проводка и схема pitch-catch позволяют применять продвинутые фазированные методы визуализации, такие как Total Focusing Method (TFM) и Phase Coherence Imaging (PCI), для улучшенного отображения поверхностно‑близких дефектов.

Преимущества и характеристики

• Pulse‑Receive (PR) проводка, поддерживающая сложные фокальные законы
  • Total Focusing Method (TFM)
  • Phase Coherence Imaging (PCI)*
• Архитектура pitch-catch снижает амплитуду интерфейсных отражений и улучшает разрешение вблизи поверхности
• Оптимизированные возможности запуска пучка и широкое покрытие (до 30 мм)
• Встроенные файлы фокальных законов, совместимые с OmniScan™ X3 и OmniScan X3 64
• Совместимость с приборами, имеющими модули pulser/receiver
• Интеграция с ПО для инспекции и анализа WeldSight™
• Обнаружение дефектов на глубине от 1 мм (0,04 in) под поверхностью
• Типичная глубина контроля в углеродистой стали: 1–80 мм
• Система быстрой регулировки для диаметров от 4 in до плоской поверхности
• Заменяемая задерживающая линия, встроенное орошение и твердосплавные износные пластины

Типичные области применения
Ручные, полуавтоматические или автоматические обследования на коррозию и оценка критических дефектов, включая pitting, повреждения от ползучести и трещины, вызванные водородом (HIC). Рекомендуется при необходимости высокого разрешения вблизи поверхности и точного определения размеров мелких дефектов.

Техника Dual Array Pitch-Catch
DLA-зонды используют отдельные ряды передающих и приёмных элементов на наклонных задерживающих линиях для фокусировки энергии под поверхностью. Такая геометрия существенно снижает амплитуду поверхностных отражений и повышает вероятность обнаружения поверхностно‑близких дефектов.

Технические характеристики

• Семейство моделей: REX1 Dual Linear Array™ (DLA) PR probe
• Доступные модели:
  • 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW — Артикул Q3301867 — Кабель 2,5 м
  • 7.5DL32-32X5-REX1-P-5-OM-IHC-PR-RW — Артикул Q3302172 — Кабель 5 м
• Рабочая частота: 7,5 МГц
• Число элементов: Dual 32
• Шаг (pitch): 1 мм
• Активная апертура: 32 мм
• Elevation: 5 мм
• Габариты (L×W×H): 66 × 40 × 44 мм (2,57 × 1,58 × 1,73 in)
• Покрытие луча: до 30 мм (1,18 in)
• Типичная глубина контроля в углеродистой стали: 1–80 мм
• Обнаруживаемая глубина поверхностно‑близких дефектов: от 1 мм (0,04 in)
• Обслуживание: заменяемая задерживающая линия, встроенное орошение, твердосплавные износные пластины, быстрая регулировка для малых диаметров до плоских поверхностей
• Поддерживаемые методы визуализации: Phased Array (PA), Total Focusing Method (TFM), Phase Coherence Imaging (PCI; PCI доступна на OmniScan X3 64)
