Ультразвуковой зонд с раструбом 10DL32-9.6X5-A28

с многоэлементными преобразователямивысокотемпературный

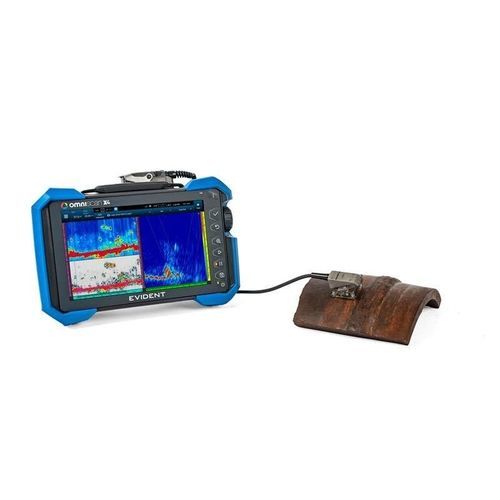

ОбзорЗонды HTHA помогают раньше и надежнее обнаружить высокотемпературную водородную атаку. Раннее и надежное обнаружение HTHA является сложной задачей; эффективными методами являются дифракция во времени (TOFD), сфокусированная фазированная решетка (PA) и метод полной фокусировки (TFM), особенно с использованием зондов Dual Linear Array™ (DLA). Дефектоскоп OmniScan™ X4 полностью поддерживает TOFD, сфокусированный PA, TFM и фазовую когерентную визуализацию (PCI) и предлагает встроенные программные инструменты для облегчения настройки и анализа.OmniScan X4 - основные возможности контроляВстроенная конфигурация датчика DLA и сканераВысокое разрешение изображений TFM (до 1024 × 1024 точек)Программные средства для оптимизации контроля TFM: план сканирования с моделью AIM, автоматический TCG, разреженный обжиг, плавное усиление и ползунок палитры, огибающая TFM и фильтры изображения в реальном времени, стробы и сигналы тревоги64-элементная апертура TFM и 128-элементная расширенная апертура TFM (OmniScan X4 64:модель 128PR)Фазово-когерентная визуализация (PCI) для выявления мелких дефектов и вершин трещин (все устройства OmniScan X4)Получение до 8 групп TOFD и фазированных решеток одновременно для эффективного скринингаПолучение и отображение до 4 групп TFM и PCI одновременноИзображение плоских волн (PWI) доступно с TFM и PCI (при использовании OmniScan X4 с датчиками линейной решетки)A38 и A28 Dual Linear Array™ Angle-Высокочувствительные двойные линейные массивы 10 МГц в конфигурации "питч-кэтч "Малый шаг элементов обеспечивает четкую визуализацию ПМФ и широкоугольное покрытие сварного шва и зоны термического влияния (ЗТВ)
