APEXBlade - это пакет, разработанный для значительного ускорения непрерывного производства 5-осевых траекторий сканирования. Он работает, предлагая пользователям импортировать номинальную геометрию - в данном случае аэрокосмических лопаток - и выбрать лопатку, которую необходимо измерить. Затем программа автоматически определяет оптимальную траекторию сканирования 5-осевой развертки по лопатке. Полученная в результате программа детали DMIS импортируется в MODUS, откуда может быть выполнена.
Быстрое и простое программирование блоков развертки в программах деталей
Сбор значительно большего количества данных о лопатке по сравнению с поперечным сечением (облако точек для каждой лопатки)
Возможность возврата необходимого количества сечений
Данные могут быть вызваны для анализа после производства
Подготовка к развертке
Импорт файла CAD
Выберите интересующую лопатку
Программное обеспечение генерирует развертки и отображает узлы планирования траектории
Все параметры развертки могут быть настроены для полного контроля
При необходимости можно добавить дополнительные поперечные развертки
Планирование траектории
Нажмите, чтобы начать процесс планирования
Примите решение о сохранении информации в журнале
Подождите... и просмотрите выходные данные на предмет проблем планирования
При необходимости спланируйте поперечное сканирование
Завершите
Симуляция
Нажмите на него
Увеличьте масштаб
Исправьте все проблемные участки
Перепланируйте эти участки
Завершите

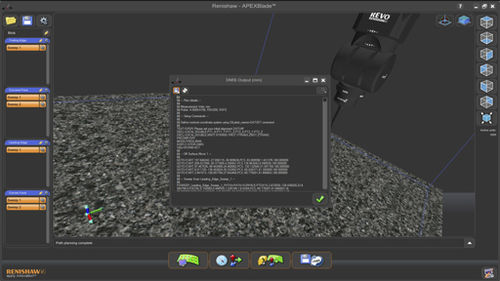

Вывод DMIS
Сохраните файл DMIS
Сохраните файл задания .apx (необязательно)
Завершить
---
