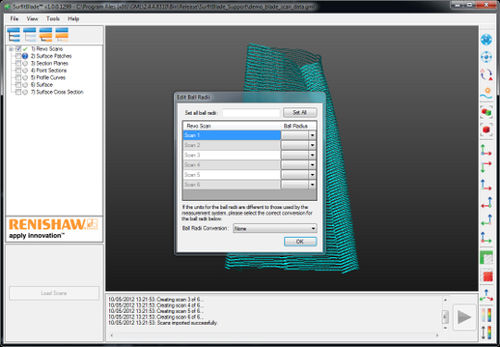

Программное обеспечение качества SurfitBlade™

для анализадля измеренийдля разработки

Автономное приложение для использования инженерами для генерации форм поверхности лопаток для использования в последующих процессах, таких как вычислительная гидродинамика и анализ методом конечных элементов. В качестве дополнительного приложения к APEXBlade SurfitBlade берет данные о центре наконечника измерительного зонда, сериализованные в результате выполнения программы DMIS, созданной APEXBlade, через MODUS, и обрабатывает их. Таким образом, SurfitBlade обеспечивает истинный анализ формы лопатки и радикально улучшает понимание производственных возможностей. SurfitBlade позволяет инженерам-конструкторам проводить точный обратный инжиниринг изготовленных лопаток, предоставляя им революционно новую обратную связь на протяжении всего процесса проектирования и производства. Дополняя APEXBlade, SurfitBlade создает полностью реконструированную поверхность на основе данных сканирования развертки по центру наконечника, серийно обработанных в результате выполнения программы DMIS, созданной APEXBlade, через MODUS. Таким образом, SurfitBlade обеспечивает анализ истинной формы лопатки и радикально улучшает понимание производственных возможностей. SurfitBlade проведет вас через все этапы процесса реконструкции лопатки: Импорт развертки Импорт данных сканирования развертки из файлов MODUS.out или Geometric Modelling Library .GML Установка радиуса шарика щупа для сканирования развертки Удалите все ненужные сканы Генерация патчей поверхности Создайте NURBS "патч" поверхности для каждого из разверток Просмотр графиков ошибок для оценки качества патчей Настройте критерии генерации для оптимизации патчей Генерация плоскостей сечения Определите плоскости секционирования через участки поверхности Настройте плоскости, определив верхнюю и нижнюю плоскости на каждом конце лопатки
