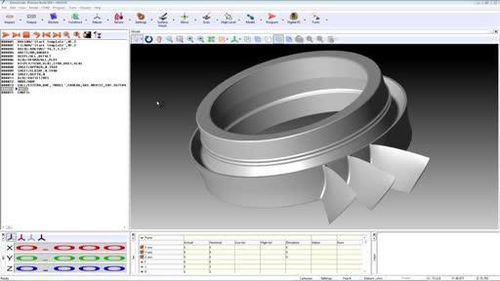

Программное обеспечение для измерений MODUS™

для анализа данных CAOCAOдля программирования

Создание номинального сечения Для каждого участка, подлежащего оценке, необходимо создать номинальную кривую из CAD-модели. MODUS предоставляет такую возможность для любого количества секций с помощью функции 'Add Slice'. MPCS используется для генерации сечений из облака точек данных, собранных REVO. Сечения наносятся на поверхность, а не на центр наконечника, и устраняют любую косинусную ошибку при подгонке данных. MPCS можно использовать снова и снова на одном и том же наборе данных измерений, как в момент измерения, так и в будущем, если потребуются дополнительные сечения в разных местах. Повторное измерение лопатки не требуется. Генерация сечений MPCS на поверхности с использованием метода прокатки шарика для устранения косинусных ошибок
