Программное обеспечение для составления отчетности MODUS™

для измеренийдля анализа данных CAOCAO

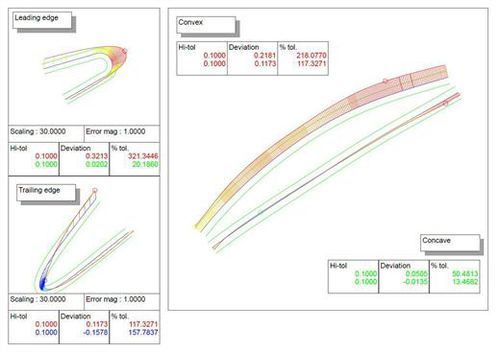

Функциональность MODUS по подгонке лопаток для расчета и составления отчетов по профилю сечения лопатки и характеристикам аэродинамического профиля. Имея номинальные сечения аэродинамического профиля, доступные из CAD-модели, и фактические сечения из MPCS, теперь можно составлять отчеты о профиле и характеристиках аэродинамического профиля. Оценка профиля Анализ профиля лопатки MODUS включает в себя комплексные инструменты оценки профиля и графической отчетности. Результаты измерения профиля полностью интегрированы со всеми другими отчетами об измерении характеристик и могут быть представлены в формате PDF. Оценка аэродинамического профиля MODUS обеспечивает комплексную функциональность оценки аэродинамического профиля с графическими инструментами отчетности. Характеристики, которые могут быть проанализированы, включают: Оценка аэродинамического профиляМаксимальная толщина Радиусы, углы и толщина передней и задней кромки Углы закрутки Хордальные расстояния Центроиды
