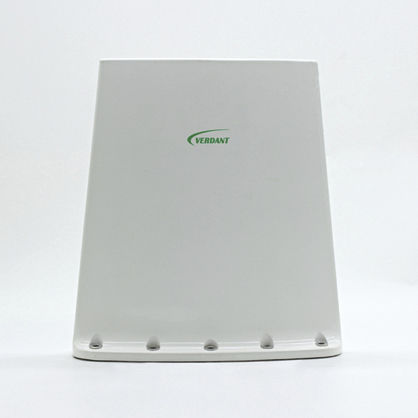

JD 201 - широкополосная низкопрофильная антенна, предназначенная для использования в многофункциональных системах связи и DF. Эти антенны сконструированы как обтекаемые антенны с низким лопастным сопротивлением, идеально подходящие для высокоскоростных самолетов. Антенный радом представляет собой цельную оболочку из эпоксидной смолы, армированной стекловолокном, разработанную в соответствии со строгими требованиями стандарта MIL. Эта антенна подходит для вертолетов, а также сверхзвуковых самолетов.
Протестировано в соответствии с MIL 810 F.
Лезвиевая антенна V/UHF
Электрический
Диапазон частот110 МГц - 400 МГц
VSWR2.5:1 (макс.)
ПоляризацияВертикаль
Радиационная картинаНаправленная в азимуте
Импеданс RF50 Ω Номинал
Статическая защитаDC Заземленный
Мощность RF35 Вт
Механический
Вес 1000 грамм (макс.)
Высота 251 мм (макс.)
Эпоксидная смола из стекла
FinishGloss
Тип разъемаN
ColorWhite
Экологический
Температура от 55°C до +90°C
Высота над уровнем моря 60 000 футов
---
