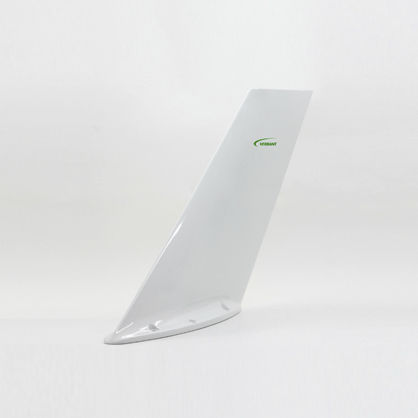

JD 350 A - широкополосная (V/UHF) низкопрофильная антенна серии 350 с низким лопастным сопротивлением, предназначенная для использования с многофункциональными системами связи. Эта антенна подходит для сверхзвуковых самолетов, самолетов с фиксированным крылом и вертолетов. Цельнокомпонентная непрерывная эпоксидная оболочка из армированного волокном волокна разработана для удовлетворения строгих требований MIL к высокоэффективным сверхзвуковым самолетам.
Испытания в соответствии с MIL 810 F.
Лезвиевая антенна V/UHF
Электрический
Диапазон частот 30 МГц - 410 МГц
VSWR (Typical)2.0:1
VSWR (Макс)3.0:1
ПоляризацияВертикаль
Радиационная картинаНаправленная в азимуте
Импеданс50 Ω Номинал
Статическая защитаDC Заземленный
Мощность RF40 Вт
Механический
Вес 1300 грамм (макс.)
Высота 320 мм (макс.)
Эпоксидная смола из армированного стекла
Глянец FinishPU
ConnectorTNC
ColorWhite
Экологический
Температура-54°C до +90°C
Высота над уровнем моря 60 000 футов
---
