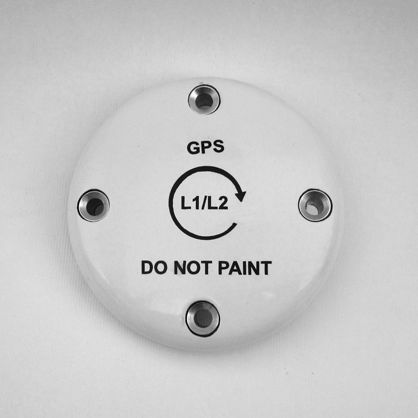

JL 20 - это двухдиапазонная L1/L2 пассивная GPS антенна, обеспечивающая покрытие на частотах 1227,6 МГц и 1575 МГц, с VSWR 2,0:1. Его композитный радом из вакуумного литья обеспечивает повышенную защиту от вредных воздействий окружающей среды. Эта антенна идеально подходит для высокоскоростных военных самолетов.
Испытания в соответствии с MIL 810 F.
Антенна GPS L-Band
Электрический
Диапазон частот (L1)1565 МГц - 1585 МГц
Диапазон частот (L2)1217 МГц - 1237 МГц
VSWR2.0:1
ПоляризацияRHCP
Радиационная картинаКардиоид
Импеданс50 Ω Номинал
Статическая защитаDC Заземленный
Мощность RF1 Вт
Механический
Вес 200 грамм (макс.)
Высота 18 мм (макс.)
Эпоксидная смола из армированного стекла
Глянец FinishPU
КоннекторSMA Женский
ColorWhite
Экологический
Температура от 55°C до +90°C
Высота над уровнем моря 60 000 футов
---
