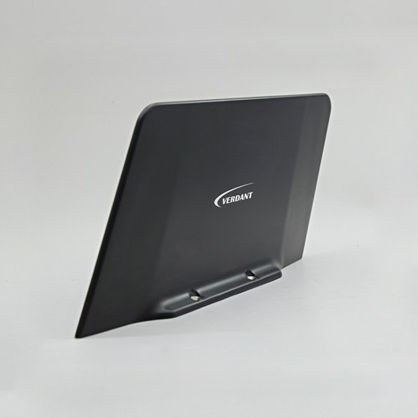

Антенна для вертолета JD 85

VORLOCв форме лопасти

JD 85 - это навигационная антенна VOR/LOC/GS, предназначенная для военного и коммерческого применения. Эта низкопрофильная антенна предназначена для работы в экстремальных условиях окружающей среды и подходит для вертолетов, а также для высокопроизводительных сверхзвуковых струй. В комплект входит пара лопаток, каждая из которых оснащена одним разъемом TNC. Коаксиальные соединительные кабели предоставляются по запросу. Протестировано в соответствии с MIL 810 F. Лезвиевая антенна VOR/LOC/GS Электрический Диапазон частот (VOR/LOC)108 МГц - 118 МГц Диапазон частот (глайдскоп)328 МГц - 336 МГц ВСВР (108 МГц - 118 МГц)5:1 (макс.) КСВН (328 МГц - 336 МГц)3:1 (макс.) ПоляризацияГоризонтальная Радиационная картинаНенаправленная в азимуте Радиационная картинаВнешний вид лопасти Импеданс RF50 Ω Нормальный Статическая защитаDC Заземленный Мощность RFReceive только Механический Вес 795 граммов (макс.) на лезвие Высота153 мм (макс.) Эпоксидная смола из стекла FinishMatt КоннекторTNC Женский ColorBlack Экологический Температура от 55°C до +90°C Высота над уровнем моря 60 000 футов
