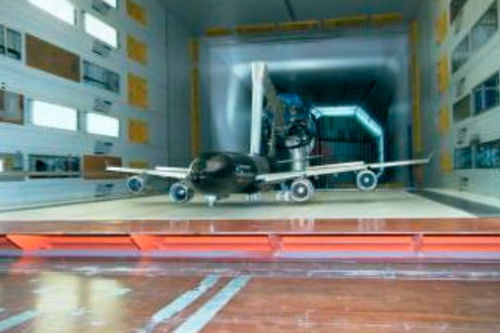

Воздуходувка в закрытом контуре TWG

воздухоплавательнаяоснова для модели

ТРАНСЗВУКОВАЯ АЭРОДИНАМИЧЕСКАЯ ТРУБА (TWG) В ГЕТТИНГЕНЕ - ЭТО УСТАНОВКА ДЛЯ ПРОВЕДЕНИЯ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИХ И ОПЫТНО-КОНСТРУКТОРСКИХ ИСПЫТАНИЙ В ТРАНСЗВУКОВОЙ И СВЕРХЗВУКОВОЙ ОБЛАСТИ Тип аэродинамической трубы Замкнутая аэродинамическая труба непрерывного действия с переменной плотностью в до-, транс- и сверхзвуковой области с тремя сменными испытательными секциями Основные характеристики ИСПЫТАТЕЛЬНЫЕ СЕКЦИИ 1 м x 1 м с адаптивными стенками 1 м x 1 м с перфорированными стенками 1 м x 1 м с гибкой насадкой Лаваля РАБОЧИЙ ДИАПАЗОН Re0,1√(S) < 1,8 x 106 Меч со встроенной опорой для роликов Адаптеры роликов с дистанционным управлением Динамический адаптер роликов Дистанционно управляемые статические и динамические опоры для 2D/полумоделей ВСПОМОГАТЕЛЬНЫЕ СИСТЕМЫ Вакуумная система Подача воздуха под давлением Типовые испытания испытания двумерных аэродинамических профилей с устройствами управления потоком (например, вихрегенераторы, всасывание, продувка, вентиляция, устройства на задней кромке, MEMs), лопасти вертолетов Исследование конфигурации, определение набора данных для 3D-моделей (ракеты, истребители, космические аппараты). Исследование воздухозаборников для истребителей и ракет Учет тяги в сквозных каналах Динамические испытания: свободные и вынужденные колебания по тангажу динамически масштабируемых гибких 2D и полумоделей; флаттер и колебания по предельным циклам; динамически связанные подконструкции (гондола, закрылки); маневры с вынужденным и свободным креном Система воздушных данных и калибровка датчиков
