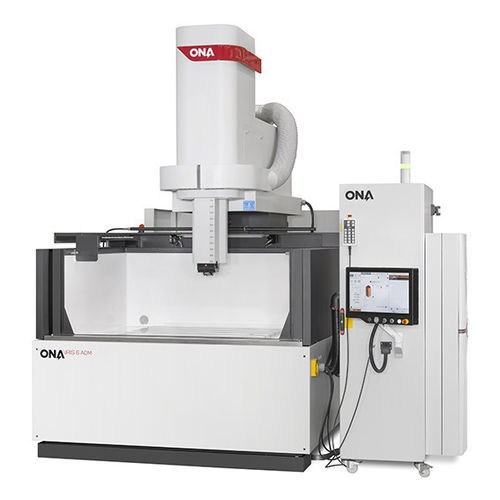

Электроэрозионный станок путем забивания IRIS 6 A0M

Обзор
Полностью подключаемое решение для погружной электроэрозии (EDM) с мощным графическим движком для точного моделирования проектов и снижения вероятности ошибок. Система позволяет планировать процессы на основе моделирования и переводить технические требования в точные и воспроизводимые стратегии обработки. Connect. Simulate. Win.

Технические характеристики (таблица)
Ход по оси X (индивидуальный): 1 000 мм — 39,37 дюйм
Ход по оси Y: 750 мм — 29,53 дюйм
Ход держателя электрода: 650 мм — 25,59 дюйм
Макс. расстояние между столом и шпинделем: 1 000 мм — 39,37 дюйм
Внутренние размеры ванны — Длина: 1 800 мм — 70,87 дюйм
Внутренние размеры ванны — Ширина: 1 300 мм — 51,18 дюйм
Внутренние размеры ванны — Высота: 700 мм — 27,56 дюйм
Размер рабочего стола: 1 200 x 1 000 мм — 47,24 x 39,37 дюйм
Допустимый вес на столе: 5 000 кг — 11 023 lb
Тип ванны: фиксированный
Макс. вес электрода: 300 кг — 661 lb
Минимальная шороховатость: 0,08–0,1 µm Ra
Интенсивность генератора: 100|200|400 A

Преимущества

• Полностью цифровой, программируемый генератор, настраиваемый под требования процесса.
• Экономия на электрoдах: уменьшение износа до 500% за счёт оптимизации процесса разряда.
• Полностью цифровая регулировка искры с поддержкой до 30 параметров для тонкой настройки процесса.
• Инновационная конструкция генератора, обеспечивающая примерно на 30% большую мощность по сравнению со стандартными устройствами, до 400 A.
• Продвинутое управление с до 8 одновременно интерполирующими осями и объемной компенсацией по всей рабочей зоне.

Характеристики / технические спецификации

• Ход по оси X (индивидуальный): 1 000 мм
• Ход по оси Y: 750 мм
• Ход держателя электрода: 650 мм
• Макс. расстояние между столом и шпинделем: 1 000 мм
• Внутренние размеры ванны — Длина: 1 800 мм
• Внутренние размеры ванны — Ширина: 1 300 мм
• Внутренние размеры ванны — Высота: 700 мм
• Размер рабочего стола: 1 200 x 1 000 мм
• Допустимый вес на столе: 5 000 кг
• Тип ванны: фиксированный
• Макс. вес электрода: 300 кг
• Минимальная шороховатость: 0,08–0,1 µm Ra
• Интенсивность генератора: 100|200|400 A
