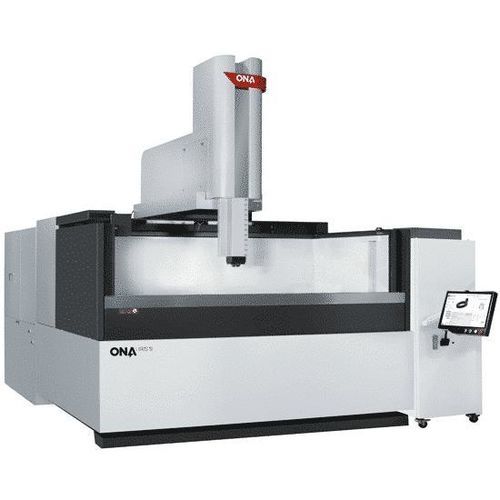

Электроэрозионный станок путем забивания IRIS 9

Обзор продукта
Новый уровень подключённости и цифровизации, позволяющий моделировать любые проекты и снижать вероятность ошибок благодаря мощному графическому движку, способному преобразовать ваши требования в точные, экономически эффективные и успешные результаты. Подключать. Моделировать. Добиваться результата.

Преимущества технологии ONA IRIS

• Высокожесткая механическая конструкция из стабилизированного мелкозернистого чугуна с добавлением графита, допускающая обработку заготовок массой до 25 000 кг.
• Усиленная ось C обеспечивает стабильность при эрозионной обработке электродами с большим моментом инерции (ок. 12 000 кг/см2).
• Прямое измерение положения с помощью линейных шкал с разрешением 0,1 µm.
• Уникальная технологическая особенность: генератор на 30 % мощнее по сравнению с рынком, способен достигать до 400 A.
• Мощное управление с возможностью одновременной интерполяции до 8 осей и объёмной компенсацией по всему рабочему объёму.

Технические характеристики (таблица)
Ход по X (индивидуально): 2 000 мм / 78,74 in
Ход по Y: 1 200 мм / 47,24 in
Ход по Z: 800 мм / 31,49 in
Макс. расстояние между столом и шпинделем: 1 200 мм / 47,24 in
Внутренние габариты ванны - Длина: 2 800 мм / 110,24 in
Внутренние габариты ванны - Ширина: 1 700 мм / 66,92 in
Внутренние габариты ванны - Высота: 1 000 мм / 39,37 in
Размер рабочего стола: 2 200 x 1 200 мм / 86,61 x 39,37 in
Допускаемая нагрузка на стол: 20 000 кг / 44 093 lbs
Тип ванны: опускающаяся дверь
Максимальный вес электрода: 300 кг / 440 lbs
Интенсивность генератора: 100 | 200 | 400 A

Дополнительная информация о продукте
Разработан для максимальной производительности при обработке очень крупных деталей (семейство машин поддерживает значительные массы заготовок). Включает расширенные возможности подключения и цифровизации, позволяющие моделировать проекты и снижать риск ошибок. Высокая механическая жёсткость и мощный генератор делают станок пригодным для тяжёлых EDM-приложений, требующих стабильности и высоких токовых нагрузок.

Характеристики / технические спецификации

• Модель: ONA IRIS 9
• Ход по X (индивидуально): 2 000 мм
• Ход по Y: 1 200 мм
• Ход по Z: 800 мм
• Максимальное расстояние стол–головка: 1 200 мм
• Внутренние размеры ванны (Д x Ш x В): 2 800 x 1 700 x 1 000 мм
• Размер рабочего стола: 2 200 x 1 200 мм
• Допускаемая нагрузка на стол: 20 000 кг
• Допустимая масса детали (заявление семейства машин): до 25 000 кг
• Тип рабочей ванны: опускающаяся дверь
• Максимальный вес электрода: 300 кг
• Опции интенсивности генератора: 100 / 200 / 400 A (генератор до 30 % мощнее по сравнению с рынком)
• Измерение положения: линейные шкалы, разрешение 0,1 µm
• Управление: до 8 осей с одновременной интерполяцией и объёмной компенсацией по всему рабочему объёму
