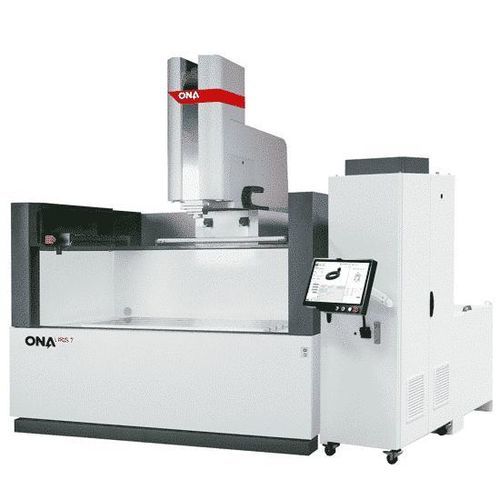

Электроэрозионный станок путем забивания IRIS 7

Обзор
Модульный погружной ЭДМ станок, разработанный для тяжёлых заготовок и точной обработки. Интегрированная связь и цифровизация позволяют моделировать проекты и снижать вероятность ошибок с помощью графического движка, переводящего требования в точные стратегии обработки. Высокая жёсткость конструкции из стабилизированного мелкозернистого чугуна с графитом, усиленная ось C для электродов с большим моментом инерции, прямая шкальная обратная связь по позиционированию (0,1 µm) и опции генератора до 400 A. Система управления поддерживает до 8 одновременно интерполирующих осей и объёмную компенсацию по всему объёму рабочего пространства.

Преимущества

• Жёсткая конструкция из чугуна с графитом для обработки деталей массой до 25.000 kg.
• Усиленная ось C для стабильной эрозии с электродами высокого момента инерции (~12.000 kg/cm2).
• Прямая позиционная обратная связь по линейным шкалам, разрешение 0,1 µm, для высокой геометрической точности.
• Высокомощная генераторная технология (опции до 400 A) для повышения производительности эрозии.
• Современное ЧПУ: до 8 интерполирующих осей и объёмная компенсация для сложных точных контуров.

Ключевые параметры машины (из таблицы характеристик)
Ход по оси X (индивидуальный): 1.500 mm (59.05 in)
Ход по оси Y: 700/1.000 mm (29.53 / 39.37 in)
Ход по оси Z: 650/800 mm (25.59 / 31.50 in)
Макс. расстояние между столом и головкой: 1.200 mm (47.24 in)
Внутренние размеры ванны: Длина 2.300 mm (90.55 in) · Ширина 1.500 mm (59.05 in) · Высота 1.000 mm (39.37 in)
Размеры рабочего стола: 1.700 x 1.000 mm (66.92 x 39.37 in)
Допустимый вес на столе: 15.000 kg (33070 Ibs)
Тип ванны: Drop door (откидывающаяся дверь)
Максимальный вес электрода: 300 kg (440 Ibs)
Интенсивность генератора: 100 | 200 | 400 A

Технические характеристики

• Название модели: ONA IRIS 7
• Семейство машины: Погружная ЭДМ (модульная)
• Ход X (индивидуальный): 1.500 mm
• Ход Y: 700 / 1.000 mm
• Ход Z: 650 / 800 mm
• Макс. расстояние стол–головка: 1.200 mm
• Внутренность ванны (Д x Ш x В): 2.300 x 1.500 x 1.000 mm
• Рабочий стол: 1.700 x 1.000 mm
• Допустимая нагрузка стола: 15.000 kg
• Макс. вес электрода: 300 kg
• Тип ванны: Откидывающаяся дверь
• Опции интенсивности генератора: 100 A, 200 A, 400 A
• Обратная связь по позиции: Линейные шкалы, разрешение 0,1 µm
• Материал конструкции: Стабилизированный мелкозернистый чугун в смеси с графитом
• Ось C: Усилена для электродов с высоким моментом инерции (~12.000 kg/cm2)
• Возможности управления: До 8 интерполирующих осей и объёмная компенсация по всей рабочей области
